Поиск неисправностей по кодам (DTC): 110, 111
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 110:
Потеряна связь с блоком ECM/PCM (система PGM-FI)
DTC 111:
Потеряна связь с блоком PCM (система АКП)
-
Проверьте коды неисправностей системы PGM-FI при помощи системы HDS.
|
Выведен ли на экран какой-либо код DTC?
|
|
ДА
|
-
|
Осуществите поиск неисправности по указанным кодам DTC в системе PGM-FI.■
|
|
НЕТ
|
-
|
|
-
-
Поверните ключ замка зажигания в положение ON (II) и главный переключатель в положение ON.
-
|
Код DTC 110 или 111 выведены на дисплей?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность. На момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 20Р разъем от блока адаптивного круиз-контроля (ACC).
-
-

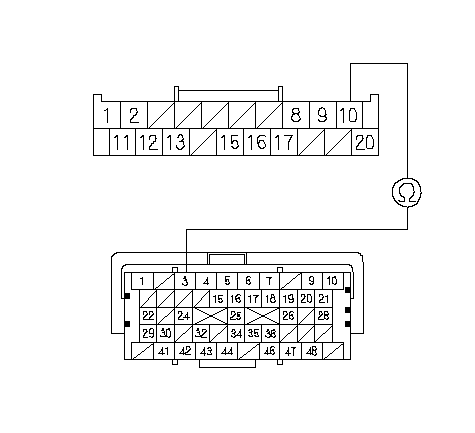

Проверьте непрерывность соединения между клеммой № 10 20Р разъема блока АСС и клеммой № 3 (49P) разъема А блока ECM/PCM.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком ACC и ветвью линии F-CAN (CANH).■
|
|
Сторона проводов клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
CANH (WHT)
Сторона проводов клемм-выходов
CANH (WHT)
20Р РАЗЪЕМ БЛОКА ACC
}
|
-

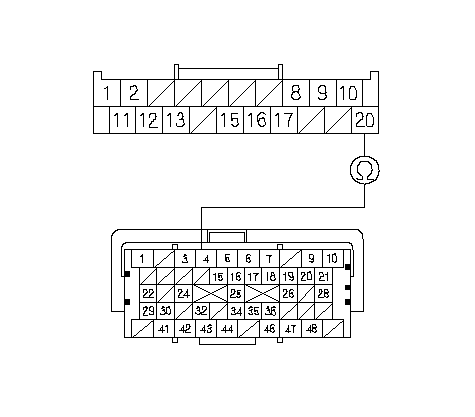

Проверьте непрерывность соединения между клеммой № 20 20Р разъема блока АСС и клеммой № 4 (49P) разъема А блока ECM/PCM.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком ACC и ветвью линии F-CAN (CANL).■
|
|
Сторона проводов клемм-выходов
49Р РАЗЪЕМ А ЕСМ/РСМ
Сторона проводов клемм-выходов
CANL (RED)
20Р РАЗЪЕМ БЛОКА ACC
CANL (RED)
}
|
