Проверка электродвигателя заднего стеклоподъемника - с функцией всех стеклоподъемников AUTO UP/DOWN (автоматически вверх/вниз)
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
С функцией всех стеклоподъемников AUTO UP/AUTO DOWN
Проверка электропривода
-
-

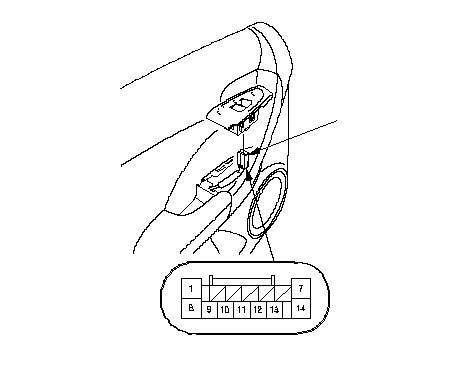

Проверьте электропривод во всех направлениях, подсоединяя питание аккумулятора и "массу" к разъему 14Р (A) переключателя стеклоподъемника задней двери в соответствии с таблицей.
-
Если электродвигатель не работает или работает с заеданиями, перейдите к
Этап 4
.
-
|
Направление
1
Клемма
ВВЕРХ
ВНИЗ
7
}
Сторона проводов клемм-выходов
A
}
|
-

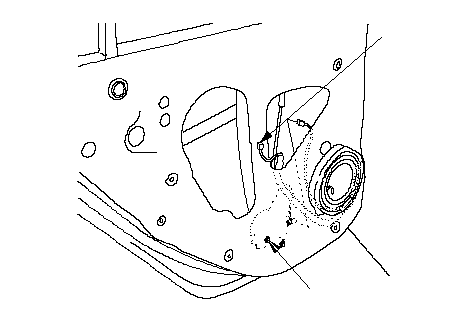

Отсоедините разъем (А) 6P от электродвигателя (В) стеклоподъемника задней двери.
|
A
B
}
|
-

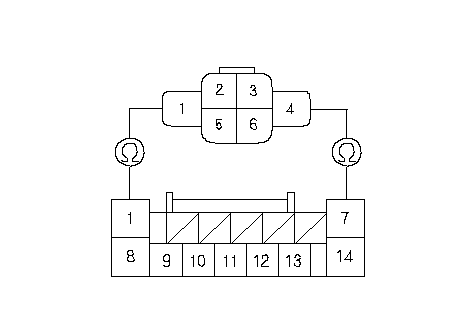

Проверьте непрерывность соединения между клеммами № 1 и № 7 разъема 14Р переключателя стеклоподъемника задней двери и клеммами № 1 и № 4 разъема 6Р электродвигателя стеклоподъемника задней двери. Соединение должно быть.
|
РАЗЪЕМ 14Р ПЕРЕКЛЮЧАТЕЛЯСТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ
|
РАЗЪЕМ 6Р ЭЛЕКТРОДВИГАТЕЛЯСТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ
|
|
Клемма № 1
|
Клемма № 1
|
|
Клемма № 7
|
Клемма № 4
|
-
Если жгут проводов в порядке, замените электропривод стеклоподъемника задней двери.
|
6Р РАЗЪЕМ ПРИВОДА ЗАДНЕГО СТЕКЛОПОДЪЕМНИКА
Сторона проводов клемм-выходов
Сторона проводов клемм-выходов
DOWN+
(BLU)
UP+
(RED)
РАЗЪЕМ (14Р) ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ
}
|
