Проверка входных сигналов заднего стеклоподъемника

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

С функцией всех стеклоподъемников AUTO UP/AUTO DOWN

Поверните ключ зажигания в положение LOCK (0) и снимите переключатель стеклоподъемника задней двери.

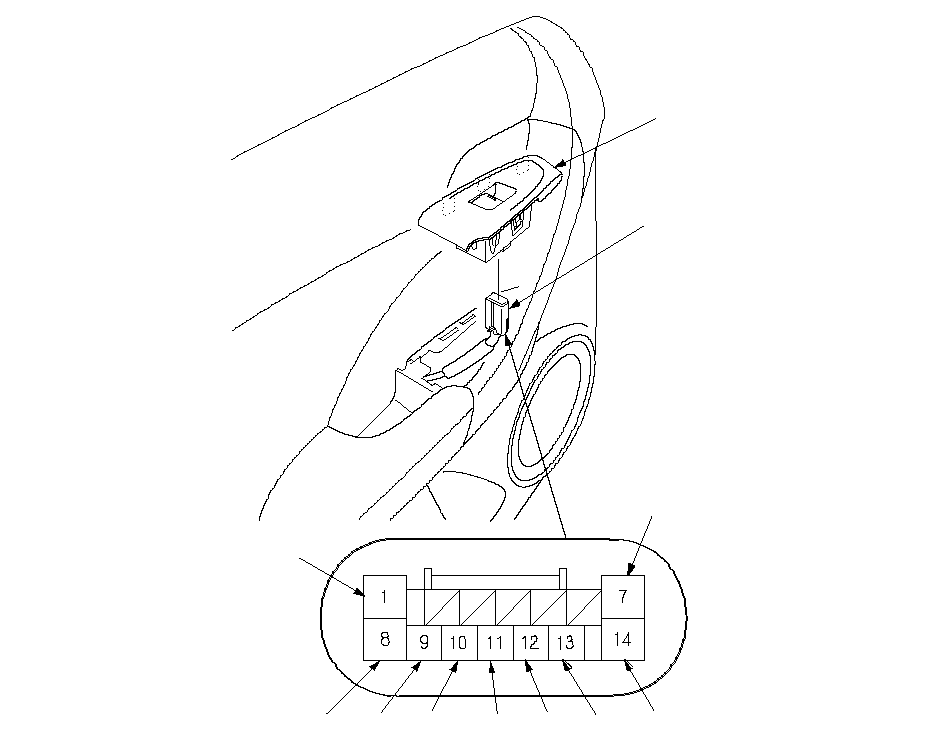

Отсоедините разъем (А) 14P разъема от переключателя (В) стеклоподъемника заднего стекла.

ПРИМЕЧАНИЕ: На картинке показан левый задний стеклоподъемник.

Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
- Если клеммы погнуты, ненадежно закреплены или покрыты коррозией, отремонтируйте их и снова проверьте систему.
- Если клеммы исправны, перейдите к Этап 4 .

Не соединяя разъем, проведите эти проверки по входам в разъем.

Если какая-либо проверка покажет наличие неисправности, найдите и ликвидируйте причину и повторите проверку.
Если все проверки входных сигналов не выявили неисправность, перейдите к Этап 5 .

Переключатель стеклоподъемника левой [правой] задней двери

Гнездо	Провод	Условия проведения проверки	Проверка: Желаемый результат	Возможная причина, если результата нет
14	BLK	При всех условиях	Проверьте соединение с "массой":соединение должно быть.	Плохой контакт с "массой" в точке G601 Разрыв в проводе
8	BRN	Во всех условиях	Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.	Перегорел предохранитель № 22 (20 А) в блоке реле/предохранителей под панелью управления со стороны водителя. Неисправен блок реле и предохранителей под панелью приборов со стороны водителя Разрыв в проводе
1	BLU	Во всех условиях, подсоедините клеммы № 8 и № 7 (или № 1), и клеммы № 14 и № 1 (или № 7) проводом-перемычкой.	Проверьте работу электродвигателя стеклоподъемника задней левой двери: Стеклоподъемник задней левой [правой] двери должен открывать (или закрывать).	Неисправен электродвигатель стеклоподъемника левой [правой] задней двери Разрыв в проводе
7	RED
12	GRY	Во всех условиях, отсоедините разъем 37Р главного переключателя стеклоподъемника, разъем 37Р переключателя стеклоподъемника двери переднего пассажира, разъем 14P блока управления люком крыши, разъем 14P переключателя стеклоподъемника правой [левой] задней двери.	Проверьте непрерывность соединения между клеммой и клеммой № 27 разъема 37Р главного переключателя стеклоподъемников: Соединение должно быть.	Разрыв в проводе

[ ]:	Автомобиль с ПРК

Переключатель стеклоподъемника правой [левой] задней двери

Гнездо	Провод	Условия проведения проверки	Проверка: Желаемый результат	Возможная причина, если результата нет
14	BLK	Во всех условиях	Проверьте соединение с "массой":соединение должно быть.	Плохой контакт с "массой" в точке G651 Разрыв в проводе
8	BRN	Во всех условиях	Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.	Перегорел предохранитель № 11 (20 А) в блоке реле/предохранителей под панелью приборов со стороны пассажира. Неисправен блок реле/предохранителей панели приборов со стороны пассажира Разрыв в проводе
1	BLU	Во всех условиях, подсоедините клеммы № 8 и № 7 (или № 1), и клеммы № 14 и № 1 (или № 7) проводом-перемычкой.	Проверьте работу электродвигателя стеклоподъемника задней двери: Стеклоподъемник задней правой [левой] двери должен открывать (или закрывать).	Неисправен электродвигатель стеклоподъемника правой [левой] задней двери Разрыв в проводе
7	RED
12	GRY	Во всех условиях, отсоедините разъем 37Р главного переключателя стеклоподъемника, разъем 37Р переключателя стеклоподъемника двери переднего пассажира, разъем 14P блока управления люком крыши, разъем 14P переключателя стеклоподъемника левой [правой] задней двери.	Проверьте непрерывность соединения между клеммой и клеммой № 27 разъема 37Р главного переключателя стеклоподъемников: Соединение должно быть.	Разрыв в проводе

[ ]:	Автомобиль с ПРК

Подключите отсоединенный разъем к переключателю стеклоподъемника задней двери, поверните ключ зажигания в положение ON (II) и проведите проверки входных сигналов разъема.

Если в результате проверки была обнаружена неисправность, найдите и устраните причину и повторите проверку.
Если все проверки в норме, замените переключатель стеклоподъемника задней двери.

ПРИМЕЧАНИЕ: После замены переключателя перенастройте блок управления стеклоподъемниками.

Гнездо	Провод	Условия проведения проверки	Проверка: Желаемый результат	Возможная причина, если результата нет
13	RED	Ключ зажигания в положении "ON" (II)	Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.	Неисправен переключатель стеклоподъемника задней двери Замыкание на "массу" в проводе
9	BLK	При всех условиях, отсоедините 6Р разъем электродвигателя стеклоподъемника задней двери.	Проверьте непрерывность соединения между клеммой и клеммой № 2 разъема 6Р электродвигателя стеклоподъемника задней двери: Соединение должно быть.	Разрыв в проводе
10	GRN	Зажигание должно быть в положении ON (II), и стекло задней двери двигаться вверх или вниз	Измерьте напряжение между клеммами № 10 и № 14: Напряжение должно попеременно меняться: 0 В−примерно 5 В−-0 В−примерно 5 В (цифровой вольтметр покажет примерно 2,5 В во время движения стекла).	Неисправен выключатель двери переднего пассажира Неисправен электропривод стеклоподъемника двери переднего пассажира Разрыв в проводе Замыкание на "массу" в проводе
11	WHT	Зажигание должно быть в положении ON (II), и стекло задней двери двигаться вверх или вниз	Измерьте напряжение между клеммами № 11 и № 14: Напряжение должно попеременно меняться: 0 В−примерно 5 В−-0 В−примерно 5 В (цифровой вольтметр покажет примерно 2,5 В во время движения стекла).	Неисправен выключатель двери переднего пассажира Неисправен электропривод стеклоподъемника двери переднего пассажира Разрыв в проводе Замыкание на "массу" в проводе
