    • Проверка электродвигателя стеклоподъемника со стороны водителя

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Проверка электропривода

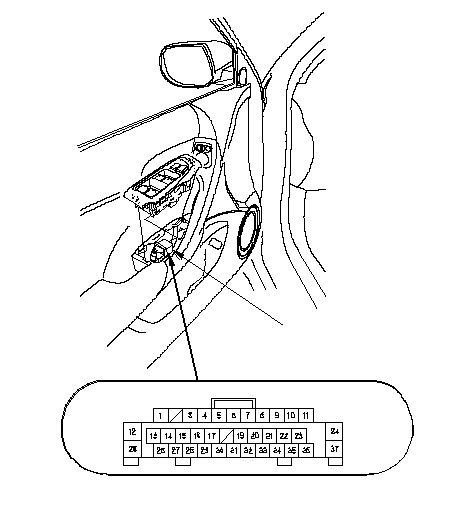

    1. Проверьте электропривод во всех направлениях, подсоединяя питание аккумулятора и "массу" к разъему 37Р (A) мультиплексного блока управления дверью, в соответствии с таблицей.
    1. Если электродвигатель не будет работать или будет работать не плавно, перейдите к Этап 4 , если будет работать плавно, перейдите к Этап 8 .

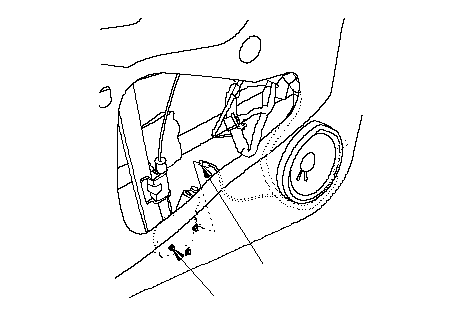

    1. Отсоедините разъем (А) 6P от электропривода стеклоподъемника со стороны водителя (В).

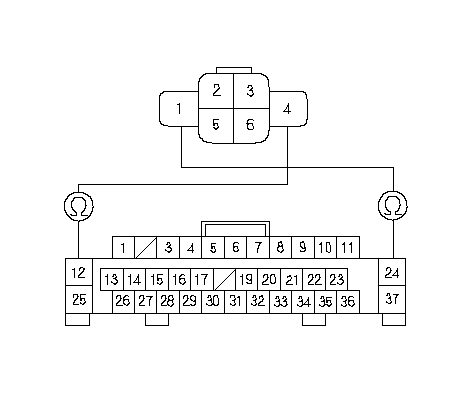

    1. Проверьте непрерывность соединения между клеммами № 12 и № 24 разъема 37Р мультиплексного блока управления дверью и клеммами № 1 и № 4 разъема 6Р электропривода стеклоподъемника со стороны водителя. Соединение должно быть.
      РАЗЪЕМ 37PМУЛЬТИПЛЕКСНОГО БЛОКА УПРАВЛЕНИЯ ДВЕРЬЮ
      РАЗЪЕМ 6PЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛОПОДЪЕМНИКА СО СТОРОНЫ ВОДИТЕЛЯ
      Клемма № 12
      Клемма № 4
      Клемма № 24
      Клемма № 1

    1. Если жгут проводов в порядке, замените электропривод стеклоподъемника двери водителя.
    Проверка пульсатора

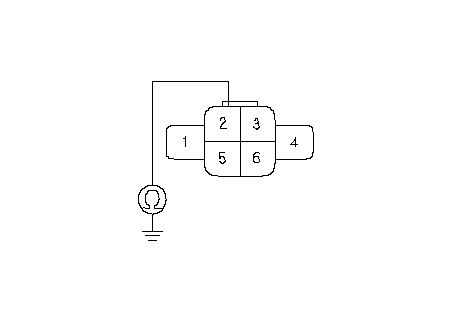

    1. Проверьте непрерывность соединения между клеммой № 2 6Р разъема электропривода стеклоподъемника двери водителя и "массой" кузова. Соединение должно быть.
      • Если соединение есть, перейдите к Этап 9 .
      • Если непрерывности нет, проверьте наличие разрыва в проводе BLK или плохого контакта с "массой" в точке (G501).
