    • Проверка выключателя кнопки блокировки двери

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Дверь водителя
    1. Отсоедините 10P разъем (А) от исполнительно механизма (В).
    1. Проверьте соединение между клеммами.
      • Между клеммами № 6 [№ 9] и № 5 [№ 10] должно быть соединение, когда выключатель кнопки блокировки двери замка находится в положении "заблокировано" (LOCK), и не должно быть соединения, когда выключатель кнопки блокировки двери замка находится в положении "разблокировано" (UNLOCK).
      • Между клеммами № 7 [№ 8] и № 5 [№ 10] должно быть соединение, когда выключатель кнопки блокировки двери замка находится в положении "разблокировано" (UNLOCK), и не должно быть соединения, когда выключатель кнопки блокировки двери замка находится в положении "заблокировано" (LOCK).
      [ ]: Автомобиль с ПРК
    1. Если соединение не соответствует указанному, замените исполнительный механизм блокировки замка двери.
    Дверь переднего пассажира
    1. Отсоедините 10P разъем (А) от исполнительно механизма (В).
    1. Проверьте соединение между клеммами.
      Между клеммами № 8 [№ 7]и № 10 [№ 5] должно быть соединение, когда выключатель кнопки блокировки двери замка находится в положении "разблокировано" (UNLOCK), и не должно быть соединения, когда выключатель кнопки блокировки двери замка находится в положении "заблокировано" (LOCK).
      [ ]: Автомобиль с ПРК
    1. Если соединение не соответствует указанному, замените исполнительный механизм блокировки замка двери.

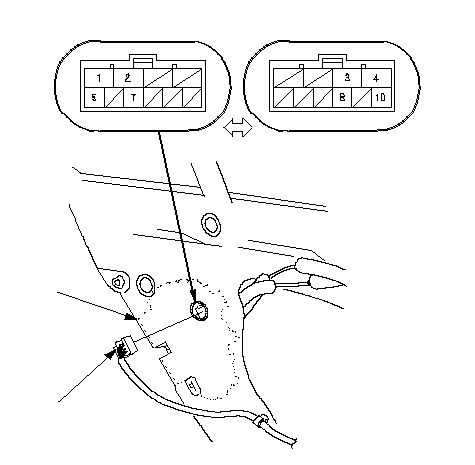

    Задняя дверь с сигнализацией
    1. Отсоедините 10P разъем (А) от исполнительно механизма (В).
      ПРИМЕЧАНИЕ: На картинке показана задняя левая дверь.
    1. Проверьте соединение между клеммами.
      Между клеммами № 7 [№ 8] и № 5 [№ 10] должно быть соединение, когда выключатель кнопки блокировки двери замка находится в положении "разблокировано" (UNLOCK), и не должно быть соединения, когда выключатель кнопки блокировки двери замка находится в положении "заблокировано" (LOCK).
      [ ]: Правая задняя дверь
    1. Если соединение не соответствует указанному, замените исполнительный механизм блокировки замка двери.
