Проверка/замена выключателя регулятора сиденья - со стороны переднего пассажира
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Сиденье переднего пассажира
-
-
-
Отсоедините колодку 12Р разъема от регулятора положения сиденья.
-
Установите рукоятки на блок выключателей.
|
|
|

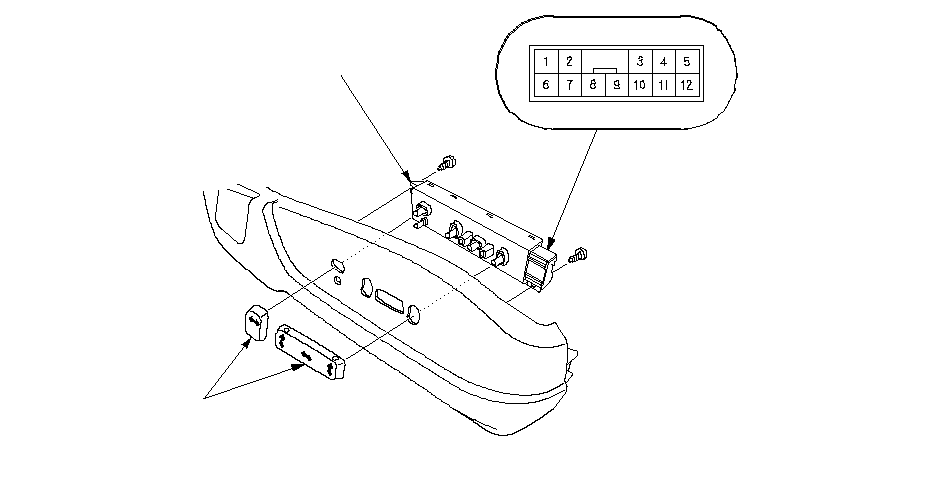

Сиденье переднего пассажира
-
-
|
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
A
B
}
|
-
Отсоедините колодку 12Р разъема от регулятора положения сиденья.
-
Установите рукоятки на блок выключателей.
|
-
Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицей.
-
Если соединение не соответствует указанному, замените блок выключателей.
|
|
-

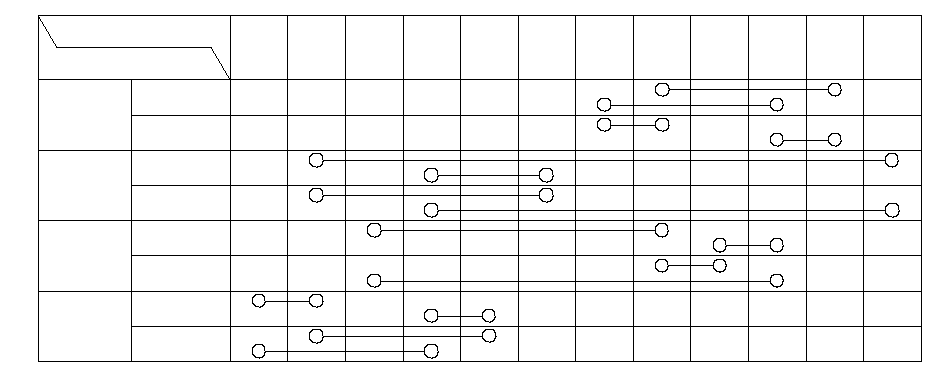

Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицей.
|
Клемма
Положение
ВЫКЛЮЧАТЕЛЬ
ГОРИЗОНТАЛЬНОГО
ПЕРЕМЕЩЕНИЯ
ВЫКЛЮЧАТЕЛЬ
НАКЛОНА
ВЫКЛЮЧАТЕЛЬ
ПОДЪЕМА И
ОПУСКАНИЯ
ПЕРЕДНЕЙ ЧАСТИ
ПОДУШКИ СИДЕНЬЯ
ВЫКЛЮЧАТЕЛЬ
ПОДЪЕМА И
ОПУСКАНИЯ
ЗАДНЕЙ ЧАСТИ
ПОДУШКИ СИДЕНЬЯ
1
2
3
4
5
6
7
8
9
10
11
12
Вперед
Назад
ВВЕРХ
ВНИЗ
Вперед
Назад
ВВЕРХ
ВНИЗ
}
|
-
Если соединение не соответствует указанному, замените блок выключателей.
|
