Замена водосточного канала люка и троса в сборе
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
Снимите следующие детали:
-
-
Снимите с лонжерона следующие детали:
-
Отсоедините зажимы (A) удерживающие дополнительный жгут проводов люка(B).
|

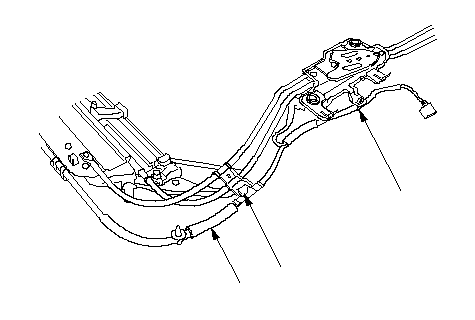

Автомобиль с ЛРК
A
A
B
}

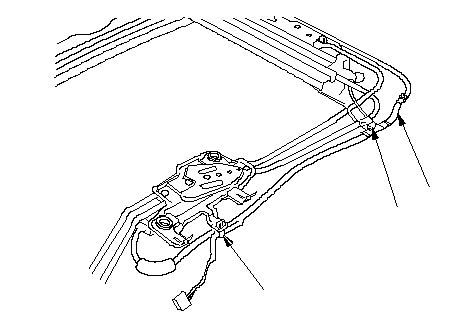

Автомобиль с ПРК
A
B
A
}
|
-

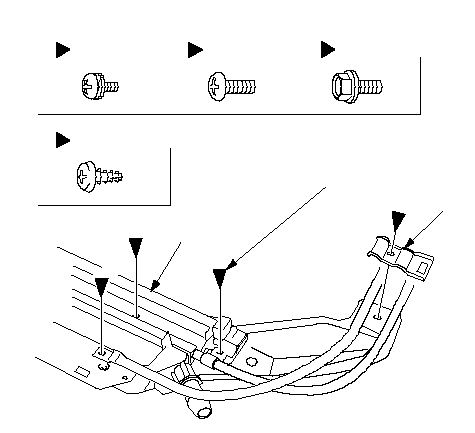

Наденьте защитные перчатки. Выкрутите винты (A), затем выкрутите болты (В) удерживающие задние скобы трубки кабеля (С). Выкрутите болты (D) из боковой скобы трубки кабеля и крепежные винты трубки кабеля (E) с обеих сторон рамы (F).
|
Расположения фиксаторов
: Винт, 2
A
: Винт, 2
B
: Болт, 6
D
: Винт, 2
E
A
B
D
E
F
C
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

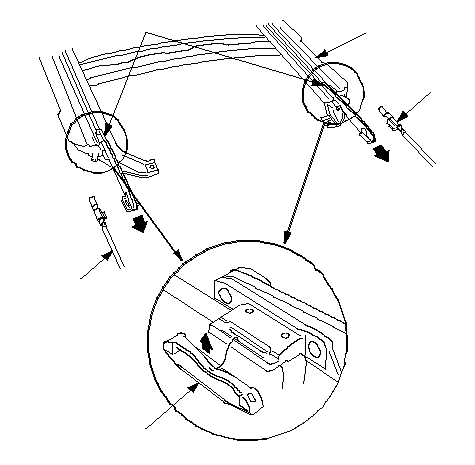

Поверните вверх обе боковые скобы (А) трубки кабеля, чтобы удалить крючки (В) из обеих отверстий лонжерона.
-
Поверните скобы (С) стекла вниз, перемещая подъемники (D) тяги назад, затем переместите обе скобы стекла назад вместе с подъемниками тяги.
-
Переместите жгут проводов (Е) наполовину.
|
Передний
A
C
D
E
C
B
C
}
|
-

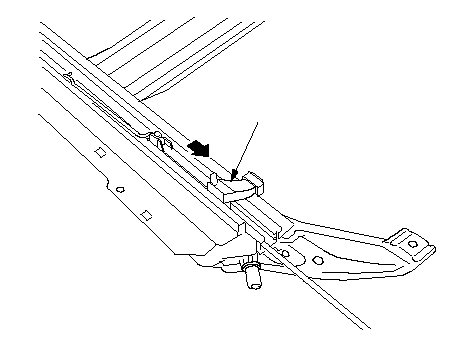

Снимите ползунки водосточного желоба (A) с обеих сторон.
|
A
}
|
-
Переместите жгут проводов (А) и обе скобы (В) стекла назад, снимите ползунки (С) отражателя с обеих скоб стекла, затем снимите их из лонжерона (D).
|
A
B
C
D
A
}
|
-
Выполняйте операции по прокладке кабеля в сборе, в порядке обратном его снятию, соблюдая следующее:
-
Поврежденные части должны быть заменены.
-

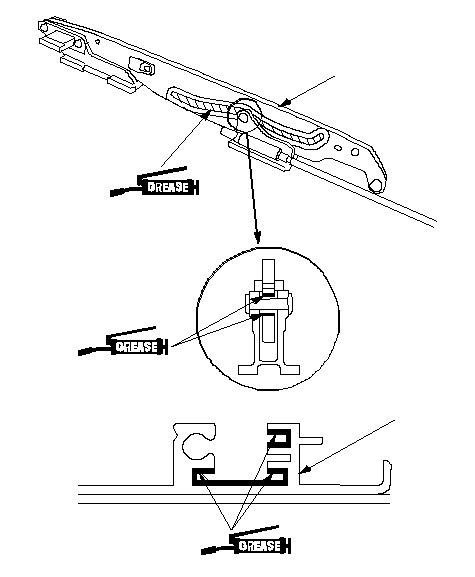

Нанесите универсальную смазку на скобу стекла (А) и направляющую часть рамы (В) указанную стрелками.
-
Перед переустановкой привода убедитесь, что подъемники тяги параллельны и находятся в поднятом положении.
-
-
|
A
B
}
|
