    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    В патроне газонаполненных ламп интенсивного свечения (HID) при включенном главном выключателе освещения кратковременно возникает высокое напряжение (25 000 В), которое может вызвать сильный электрический удар или даже смерть, если не соблюдать указанных ниже правил безопасности.

    • Никогда не включайте комбинированный выключатель света, до установки лампочек HID в их гнезда, и завершения сборки узла фар.
    • Во избежание поражения током, не работайте с узлами фар в условиях влажности, при дожде или снеге, рядом с системой полива разбрызгиванием или когда у вас мокрые руки.
    • Не дотрагивайтесь до ламп голыми руками и не допускайте попадания масла и жира на стеклянную поверхность лампы.
    • Не разбирайте блоки инвентора и зажигателя.
    • Не пытайтесь подключить газонаполненную лампу к какому-либо источнику питания, кроме аккумулятора вашего автомобиля.

    ПРИМЕЧАНИЕ:
    • Перед поиском неисправностей проверьте предохранитель № 30 (15 A) в блоке реле/предохранителей панели приборов со стороны водителя и предохранитель № 4 (15А) в блоке реле/предохранителей под панелью приборов со стороны пассажира.
    • Перед проверкой дайте лампе HID остыть.
    • После проверки системе HID требуется около 5 минут, чтобы прийти в нормальное состояние.
    1. Присоедините диагностический прибор HDS к разъему передачи данных, затем поверните ключ замка зажигания в положение ON (II).
    1. Выберите меню BODY ELECTRICAL, затем выберите команду HEADLIGHT COMMAND в меню FUNCTIONAL TESTS и несколько раз включите и выключите фары.
    Включились ли фары?
    ДА -
    НЕТ -
    Перейдите к Этап 3 .
    1. Выключите переключатель фар и переключите замок зажигания в положение LOCK (0).
    1. Проверьте контакт и крепления клемм между гнездом лампы и лампой HID.
    Разъем в порядке?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Правильно установите лампу и гнездо лампы, затем повторите проверку и перейдите к Этап 15 .

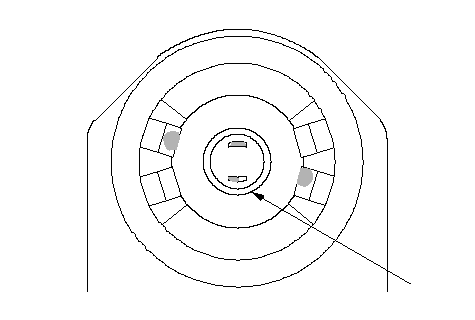

    1. Проверьте наличие коррозии и следы электрического искрения на контактирующей поверхности гнезда (А).
    На гнезде есть следы горения или коррозии?
    ДА -
    Замените гнездо лампы и повторите проверку, затем перейдите к Этап 15 .
    НЕТ -
    Перейдите к Этап 8 .

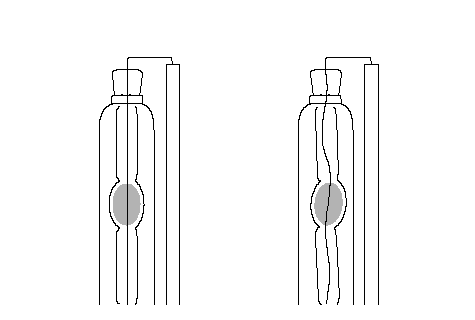

    1. Выньте лампу и проверьте светящуюся часть лампы HID.
    Наблюдаются ли на ней темные пятна или изменения формы?
    ДА -
    Замените лампу (-ы) HID и повторите проверку, затем перейдите к Этап 15 .
    НЕТ -
    Перейдите к Этап 9 .
    1. Замените правую и левую лампы HID.
    Признак переходит на другую сторону?
    ДА -
    Замените лампу HID и повторите проверку, затем перейдите к Этап 15 .
    НЕТ -
    Перейдите к Этап 10 .
    1. Выключите комбинированный выключатель света.
    1. Отсоедините 2Р разъем блока HID.
    1. Включите комбинированный переключатель освещения (фар) в положение ON.

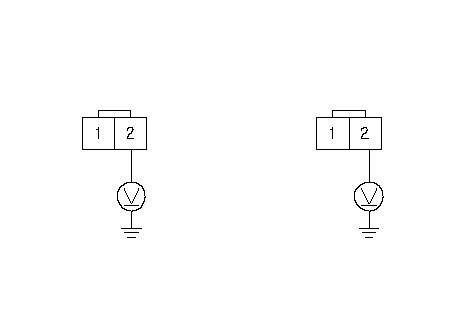

    1. Измерьте напряжение между клеммой № 2 2Р разъема блока HID и "массой" кузова.
    Есть ли напряжение в аккумуляторной батарее?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Устраните разрыв в цепи между блоком HID и блоком реле/предохранителей панели приборов со стороны водителя (или пассажира). Если провод в порядке, замените соответствующий блок реле/предохранителей под панелью приборов и перейдите к Этап 15 .

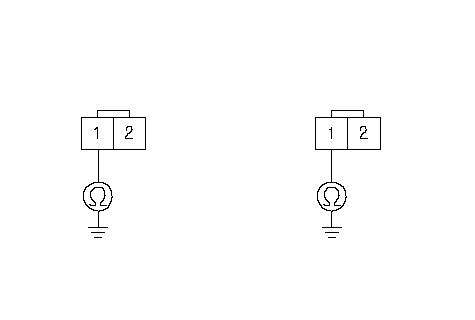

    1. Проверьте соединение между клеммой № 1 2Р разъема HID и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Замените блок HID и перейдите к Этап 15 .
    НЕТ -
    Устраните разрыв провода между блоком HID и "массой" кузова. Если провод исправен, проверьте надежность контакта с "массой" (G201/G302), затем перейдите к Этап 15 .
