Замена адаптера дверцы заливной горловины топливного бака
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Снимите следующие детали:
-

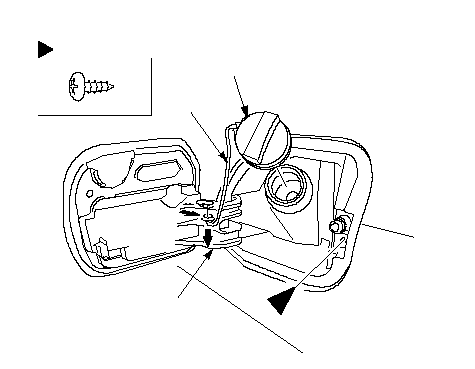

Снимите крышку топливного бака (А), вращая ее против часовой стрелки, снимите провод крышки топливного бака (В) с тяги петли (С). Выкрутите винт.
|
Расположение фиксаторов
: Винт, 1
A
B
C
}
|
-

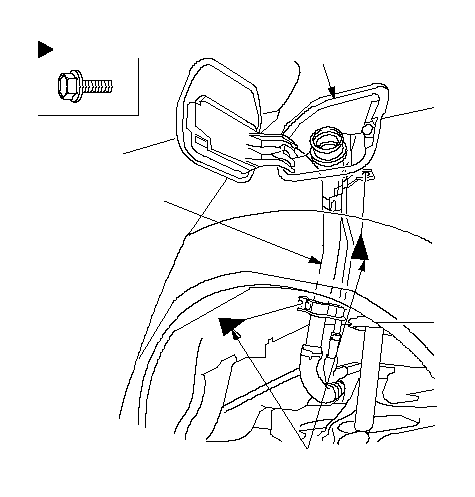

Выкрутите болты и опустите трубку заливной горловины (А), а затем выньте ее из адаптера лючка заливной горловины топливного бака (В).
|
Расположения фиксаторов
: Болт, 2
B
A
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
}
|
-

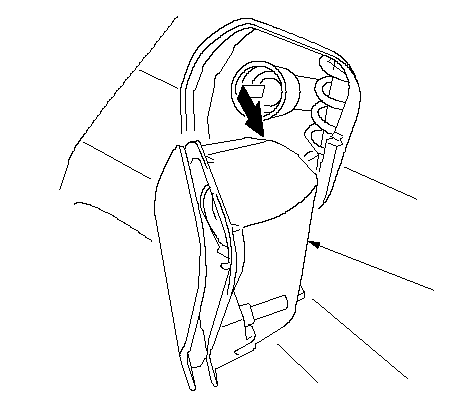

Закройте крышку заливной горловины и поверните адаптер крышки заливной горловины (А), затем снимите его.
|
A
}
|
-

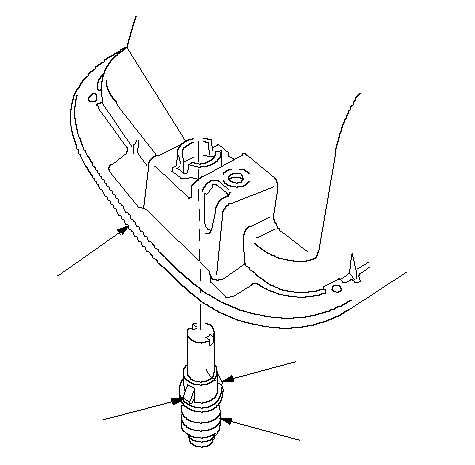

При необходимости, снимите открыватель крышки заливной горловины (А) с адаптера крышки заливной горловины (В), разжав крюки (С).
|
A
B
C
C
}
|
-

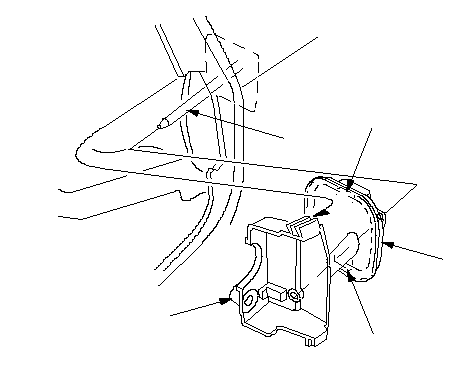

При необходимости снимите втулку (А) с кузова.
|
-1.
|
Снимите левую боковую обивку панели багажного отделения:
|
|
-2.
|
В багажном отделении отцепите крюки (В), затем снимите втулку, освободив уплотнитель (С), с кузова.
|
|
-3.
|
Вытащите втулку из штока (D) исполнительного механизма крышки заливной горловины.
|
|
D
B
A
B
C
}
|
-
Выполняйте операции по установке адаптера в порядке, обратном снятию, соблюдая следующее:
-
Перед установкой втулки почистите соединительную поверхность кузова губкой, смоченной спиртом.
-
Установите втулку, нажав на крюк, пока он не встанет на место, и надавите на уплотнитель, чтобы он приклеился, как следует.
-

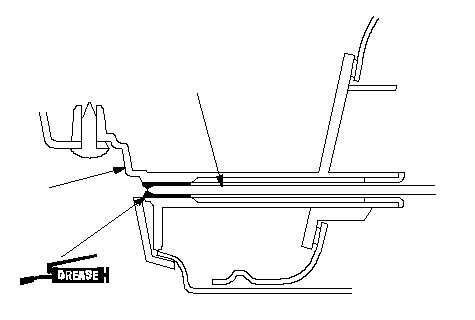

Нанесите многофункциональную смазку на скользящую часть штока (А) втулки (В).
-
Убедитесь, что адаптер крышки заливной горловины установлен в топливопровод надежно. Не повредите адаптер при установке.
-
Нанесите анаэробный герметик средней прочности на крепежные болты топливопровода заливной горловины перед установкой.
|
A
B
}
|
