Замена замка задней двери
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Снимите следующие детали:
-
Полностью поднимите дверное стекло.
-
-
-

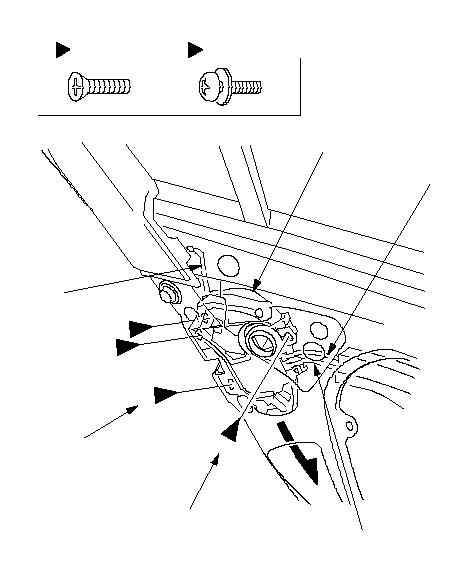

Выкрутите винты (A, B), удерживающие замок (C), затем вытащите замок через отверстие в двери. Будьте осторожны, чтобы не погнуть наконечник внешней рукоятки (D), фиксирующий кабель (Е) и кабель внутренней рукоятки (F).
|
Расположения фиксаторов
: Винт, 3
A
: Винт, 1
B
A
A
A
B
D
C
E
F
6 x 1.0 mm
6 N·m
(0.6 kgf·m)
6 x 1.0 mm
6 N·m
(0.6 kgf·m)
}
|
-

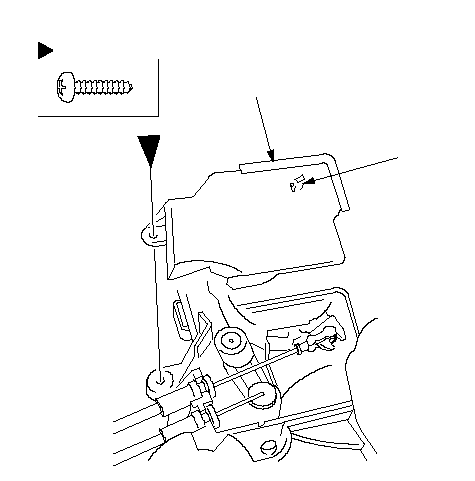

Выверните винт, затем снимите защитное устройство замка (А) отпустив крючок (В).
|
Расположение фиксаторов
: Винт, 1
A
B
}
|
-
Отсоедините кабель замка (А) и кабель внутренней рукоятки (В) от замка (С).
-
Установите замок в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что разъем исполнительного механизма правильно подсоединен и шток внешней рукоятки надежно закреплен.
-
Убедитесь, что дверь запирается и открывается правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
|
A
A
B
C
B
(2)
(1)
(1)
(2)
(3)
(4)
}
|
