Замена наружной ручки задней двери
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ: Наденьте защитные перчатки.
-
Снимите следующие детали:
-
Полностью поднимите дверное стекло.
-

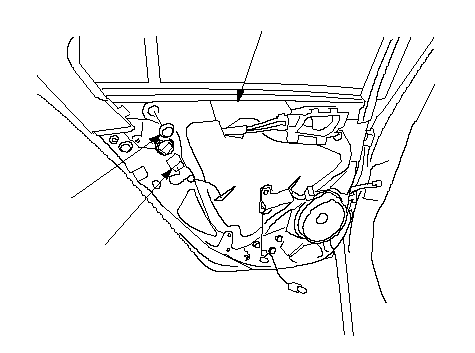

Отсоедините разъем питания исполнительного механизма дверного замка (А).
-
Снимите колпаки заднего штекера (В), затем снимите пластиковую крышку (C), если понадобится.
ПРИМЕЧАНИЕ: Удалите остатки клея с поверхности двери. Если пластиковая крышка изношена или повреждена, замените ее.
|
A
B
C
}
|
-

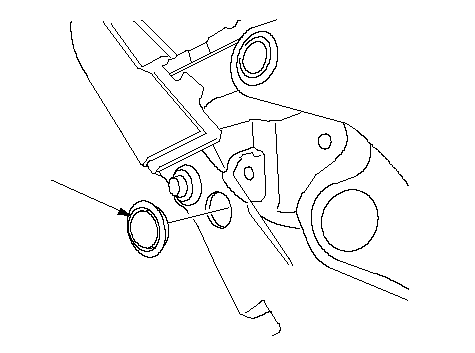

Снимите колпак (А).
|
A
}
|
-

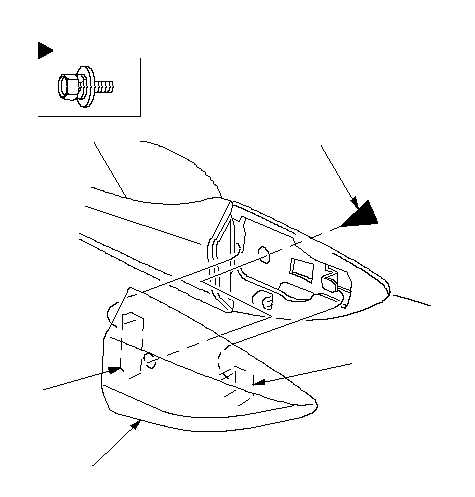

Удерживая чехол внешней рукоятки (А) с наружной стороны двери, открутите болт, затем отцепите крюки (В) с чехла внешней рукоятки, затем снимите чехол.
|
Расположение фиксаторов
: Болт, 1
B
B
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

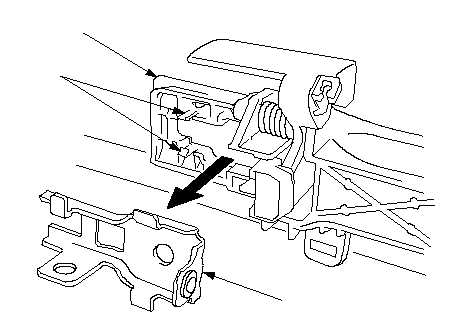

Отцепите крюки (А), затем снимите держатель внешней рукоятки (B) с опоры внешней рукоятки (С).
|
B
C
A
}
|
-

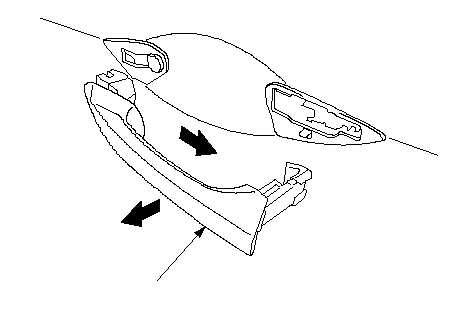

Потяните назад внешнюю рукоятку (А) и вытащите ее, как показано. Не повредите лакокрасочное покрытие двери.
|
A
(1)
(2)
}
|
-

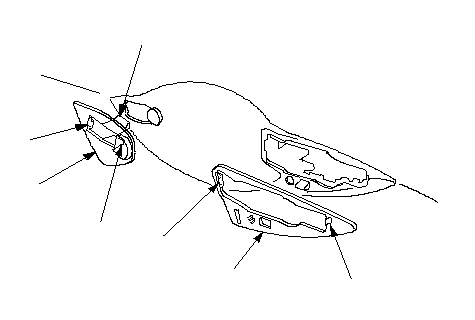

Отцепите крюки (А, В), затем снимите передний уплотнитель внешней рукоятки (С) и задний уплотнитель внешней рукоятки (D).
|
A
B
C
A
B
D
B
}
|
-

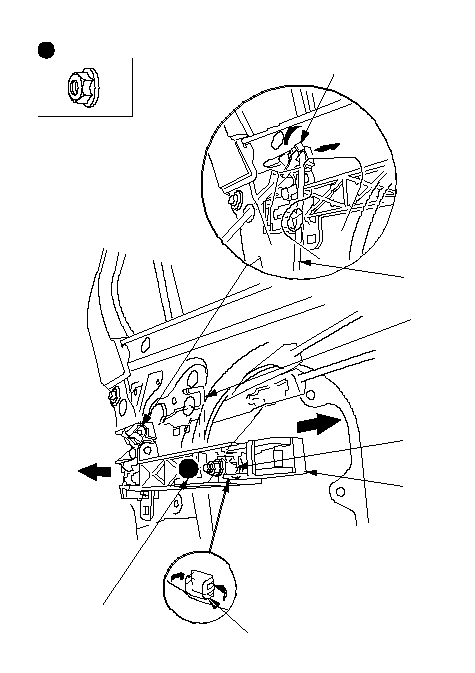

Снимите опору внешней рукоятки (А).
|
-1.
|
Отделите фиксатор штока (В).
|
|
-2.
|
Используя инструмент для снятия фиксаторов, снимите наконечник внешней рукоятки (С).
|
|
-3.
|
Ослабьте гайку.
|
|
-4.
|
Отцепите крюк (D) и подвиньте опору внешней рукоятки вперед, чтобы освободить специальный болт (Е) с дверной панели.
|
|
Расположение фиксаторов
: Гайка, 1
B
C
C
E
A
D
6 x 1.0 mm
4.9 N·m
(0.5 kgf·m)
}
|
-

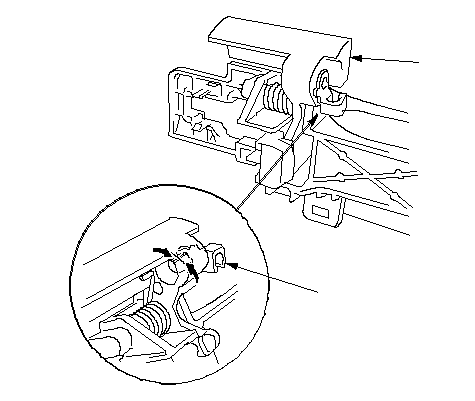

Снимите крепление наконечника (А) с опоры внешней рукоятки (В), затем замените его новым.
-
Установите рукоятку, выполняя операции в последовательности, обратной снятию; обратите внимание на следующее:
-
Установите держатель внешней рукоятки перед установкой чехла внешней рукоятки.
-
Убедитесь, что наконечник внешней рукоятки надежно закреплен.
-
Убедитесь, что дверной замок работает правильно.
-
Убедитесь, что рукоятка двери работает правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
|
B
A
Заменить.
}
|
