Замена замка передней двери
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Без функции суперблокировки
ПРИМЕЧАНИЕ: Наденьте защитные перчатки.
-
Снимите следующие детали:
-
Полностью поднимите дверное стекло.
-
-
-
-

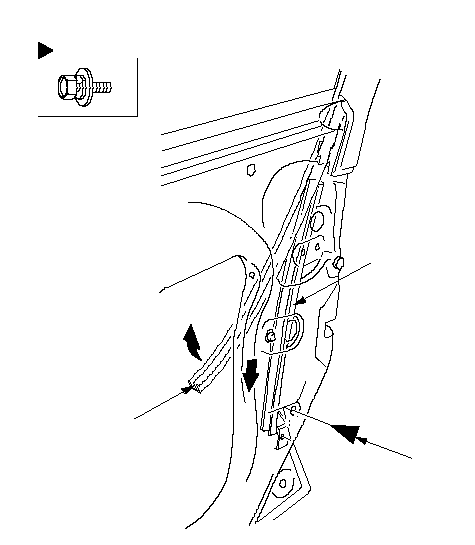

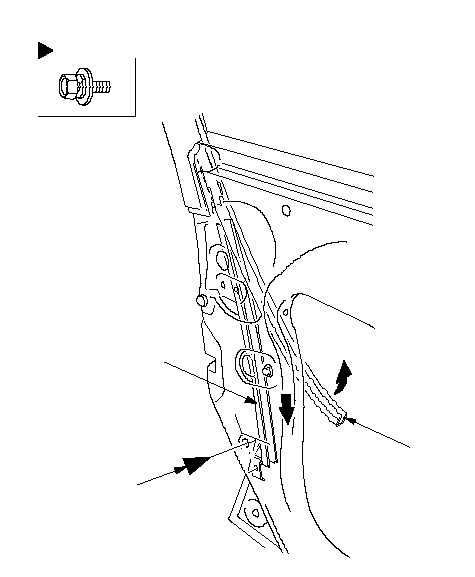

Выньте желоб стекла (А) при необходимости, и выкрутите болт, затем снимите центральный нижний желоб (В) оттянув его по направлению вниз.
|
Расположение фиксаторов
: Болт, 1
A
B
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
}
|
-
Выкрутите винты (A, B), защищающие замок (C), затем вытащите замок через отверстие в двери. Будьте осторожны, чтобы не погнуть наконечник внешней рукоятки (D), фиксирующий кабель (Е) и кабель внутренней рукоятки (F).
|
Расположения фиксаторов
: Винт, 3
A
: Винт, 1
B
A
B
C
D
E
F
A
A
6 x 1.0 mm
6 N·m
(0.6 kgf·m)
6 x 1.0 mm
6 N·m
(0.6 kgf·m)
}
|
-

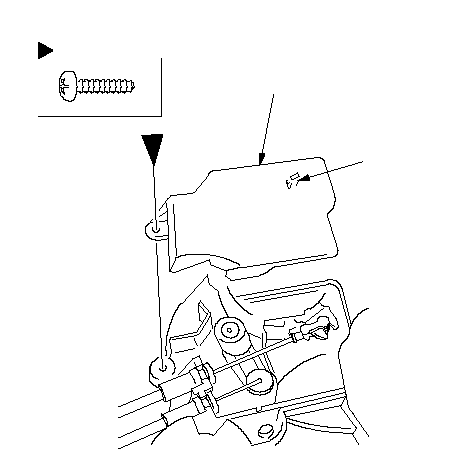

Выверните винт, затем снимите защитное устройство замка (А) отпустив крючок (В).
|
A
B
Расположение фиксаторов
: Винт, 1
}
|
-
Отсоедините кабель замка (А) и кабель внутренней рукоятки (В) от замка (С).
-
Установите замок в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что разъем приводного механизма правильно присоединен и каждый наконечник надежно прикреплен.
-
Убедитесь, что дверь запирается и открывается правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
|
A
B
C
A
B
(1)
(2)
(3)
(4)
(2)
}
|
|
С функцией суперблокировки
ПРИМЕЧАНИЕ: Наденьте защитные перчатки.
-
Снимите следующие детали:
-
Полностью поднимите дверное стекло.
-
-
-
Дверь водителя: Удерживая чехол внешней рукоятки с внешней стороны двери, ослабьте болт, чтобы его можно было вручную вытащить наполовину, затем отцепите крюки с чехла внешней рукоятки, затем
снимите чехол.
-
-
Выньте желоб стекла (А) при необходимости, и выкрутите болт, затем снимите центральный нижний желоб (В) оттянув его по направлению вниз.
|
Расположение фиксаторов
: Болт, 1
A
B
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
}
|
-

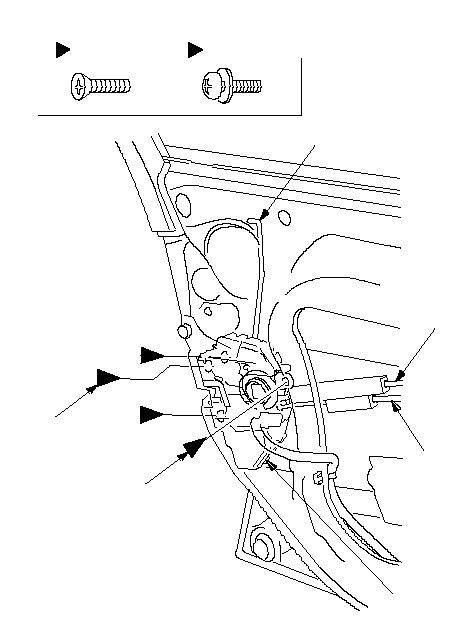

Выкрутите винты (A, B), защищающие замок (C), затем вытащите замок через отверстие в двери. Будьте осторожны, чтобы не погнуть наконечник внешней рукоятки (D), кабель цилиндра (E) (двери водителя), кабель замка (F) и кабель внутренней рукоятки (G).
|
Расположения фиксаторов
: Винт, 3
A
: Винт, 1
B
A
A
A
B
C
G
F
D
E
6 x 1.0 mm
6 N·m
(0.6 kgf·m)
6 x 1.0 mm
6 N·m
(0.6 kgf·m)
}
|
-
Дверь водителя: Выдывливая часть среднего фланца (А) из внешней обивки (В) от замка, потяните обя внешних фланца (С) фиксатора (D) вверх.
|
B
C
A
C
D
}
|
-

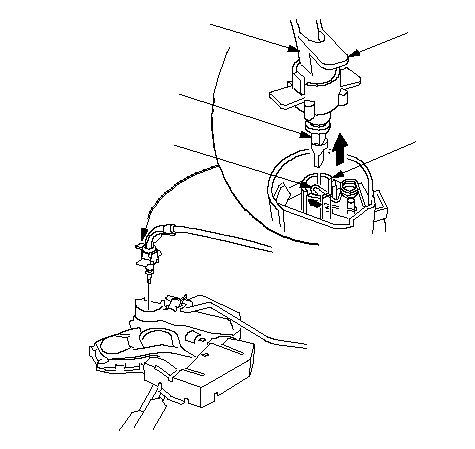

Дверь водителя: Вытащите часть среднего фланца (А) из внешней обивки (В), затем отсоедините кабель цилиндра (С) от замка.
ПРИМЕЧАНИЕ: Когда кабель вытащен из замка, задвижка (D) опускается в разъем (Е).
|
B
C
D
A
E
}
|
-

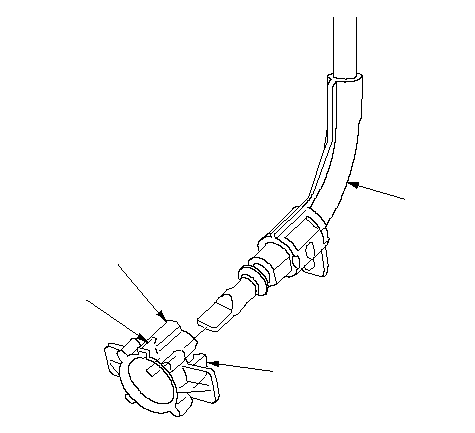

Дверь водителя: Если натяжитель (А) кабеля цилиндра замка (В) поврежден, отцепите крюки (С), затем замените его.
|
A
B
C
C
}
|
-

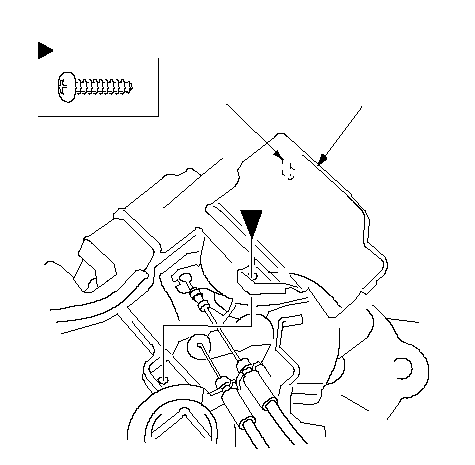

Выверните винт, затем снимите защитное устройство замка (А) отпустив крючок (В).
|
Расположение фиксаторов
: Винт, 1
A
B
}
|
-
Отсоедините кабель замка (А) и кабель внутренней рукоятки (В) от замка (С).
|
A
A
B
B
C
(1)
(2)
(3)
(4)
(1)
(2)
}
|
-
Установите замок в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что разъем приводного механизма правильно присоединен и каждый наконечник надежно прикреплен.
-
Убедитесь, что дверь запирается и открывается правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
-
Установка кабеля цилиндра: Перед установкой кабеля цилиндра (А) в замке, поместите колено задвижки в отверстие (С) как показано. Затем установите кабель цилиндра полностью в разъем (D), одновременно слегка оттягивая назад задвижку, затем надавите на фиксатор (Е) до тех пор, пока он не щелкнет, чтобы надежно замкнуть замок и цилиндр двери. Убедитесь, что колено задвижки находится в отверстии.
|
E
C
B
A
D
B
}
|
