Замена наружной ручки передней двери
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Без функции суперблокировки
ПРИМЕЧАНИЕ:
-
Снимите следующие детали:
-
Полностью поднимите дверное стекло.
-

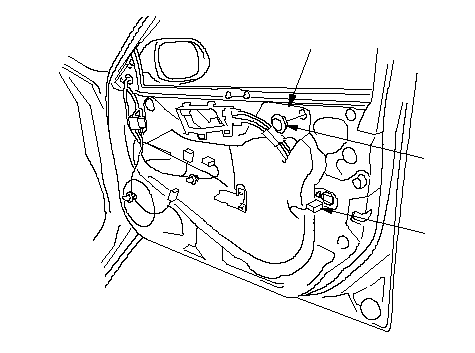

Отсоедините разъем питания исполнительного механизма дверного замка (А).
-
Снимите колпаки заднего штекера (В), затем снимите пластиковую крышку (C), если понадобится.
ПРИМЕЧАНИЕ: Удалите остатки клея с поверхности двери. Если пластиковая крышка изношена или повреждена, замените ее.
|
A
B
C
}
|
-

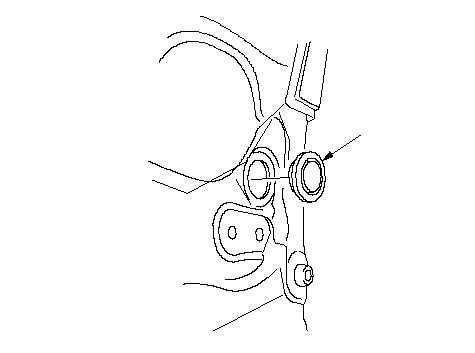

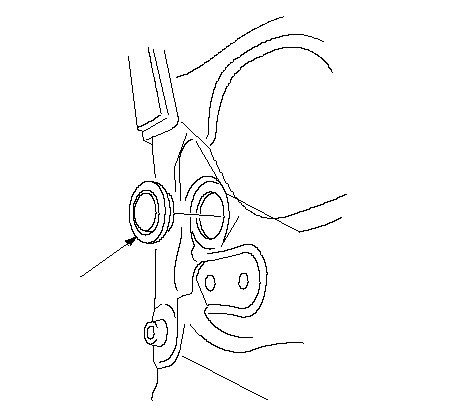

Снимите колпак (А).
|
A
}
|
-

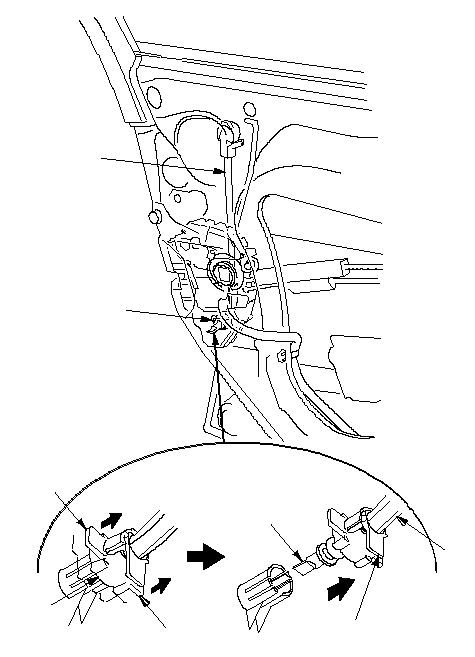

Дверь водителя: Извлеките обе полки прокатного профиля (А) удерживающего фиксатора (В), и вытащите часть среднего фланца (С) из внешней обивки (D), затем отсоедините кабель цилиндра (Е) от замка.
|
A
B
C
D
E
A
B
E
}
|
-

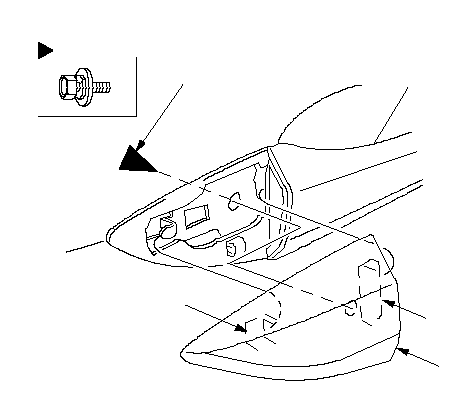

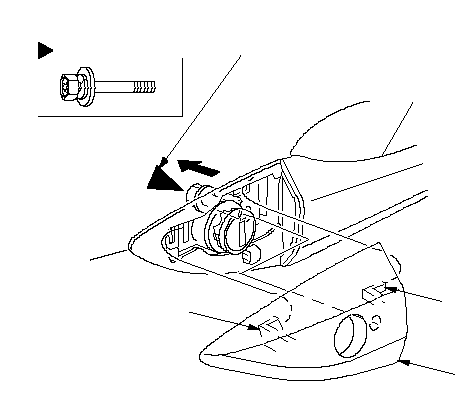

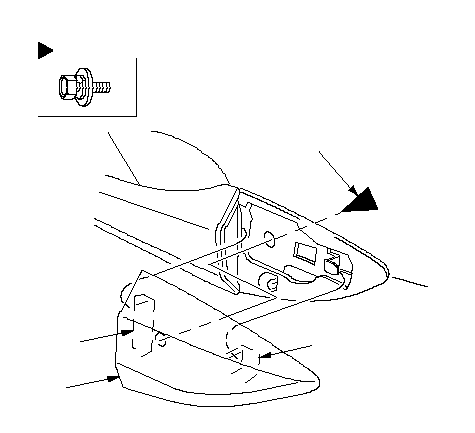

Удерживая чехол внешней рукоятки (А) с внешней стороны двери, ослабьте болт (дверь водителя), чтобы его можно было вручную вытащить наполовину, или выкрутите болт (дверь пассажира), затем отцепите крюки (В) с чехла внешней рукоятки, затем снимите чехол.
|
Дверь водителя
Расположение фиксаторов
: Болт, 1
A
B
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
Дверь пассажира
Расположение фиксаторов
: Болт, 1
A
B
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-

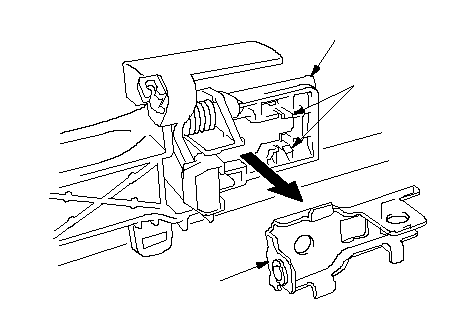

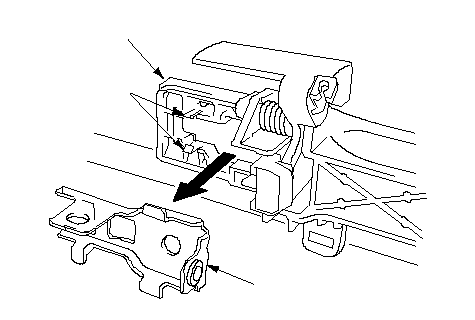

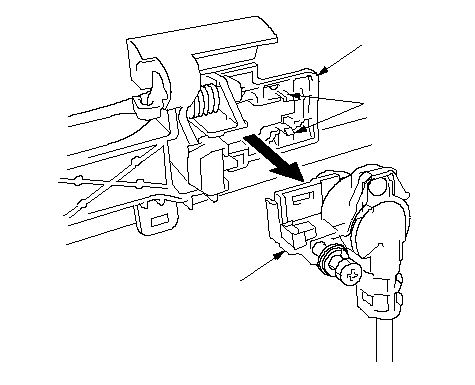

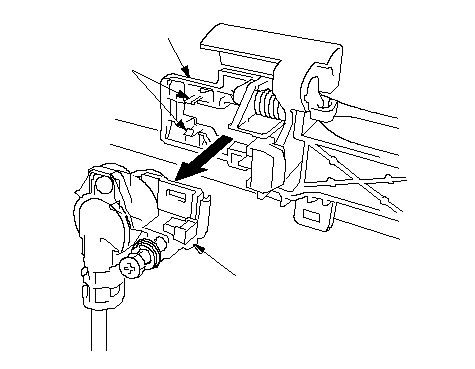

Отцепите крюки (А), затем снимите цилиндр замка (В) (дверь водителя) или держатель внешней рукоятки (С) (дверь пассажира) с опоры внешней рукоятки (D).
|
Дверь водителя
A
B
D
}
Дверь пассажира
A
C
D
}
|
-
Дверь водителя: Если натяжитель (А) кабеля цилиндра замка (В) поврежден, отцепите крюки (С), затем замените его.
|
A
B
C
C
}
|
-

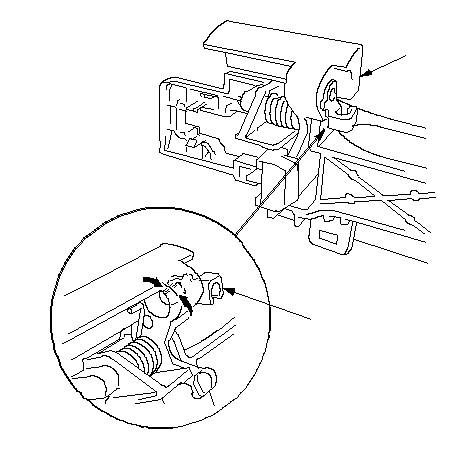

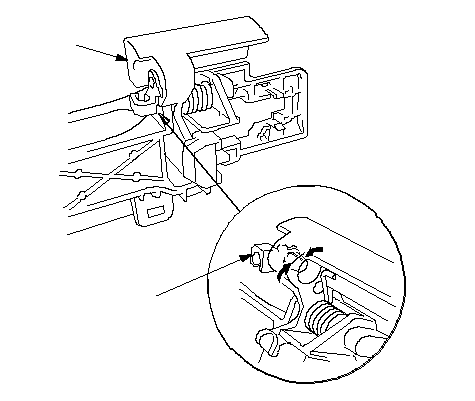

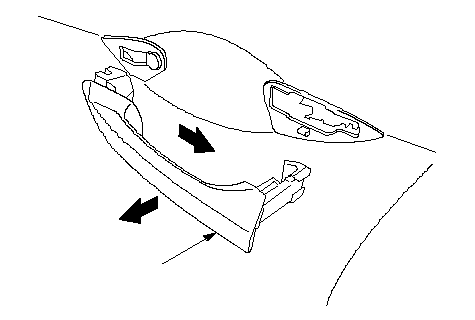

Потяните назад внешнюю рукоятку (А) и вытащите ее, как показано. Не повредите лакокрасочное покрытие двери.
|
(1)
(2)
A
}
|
-

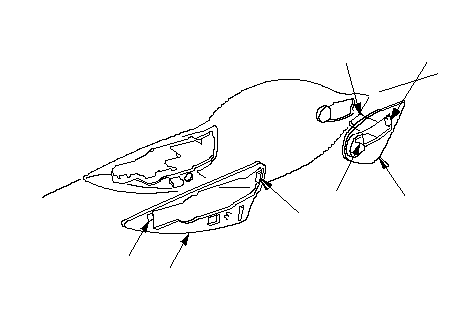

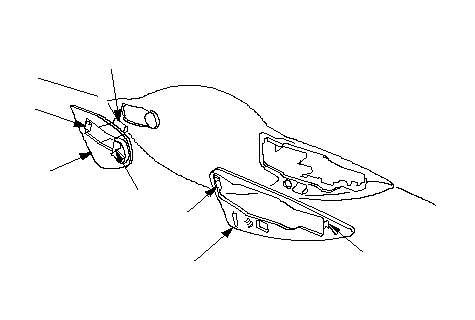

Отцепите крюки (А, В), затем снимите передний уплотнитель внешней рукоятки (С) и задний уплотнитель внешней рукоятки (D).
|
A
B
C
D
A
B
B
}
|
-

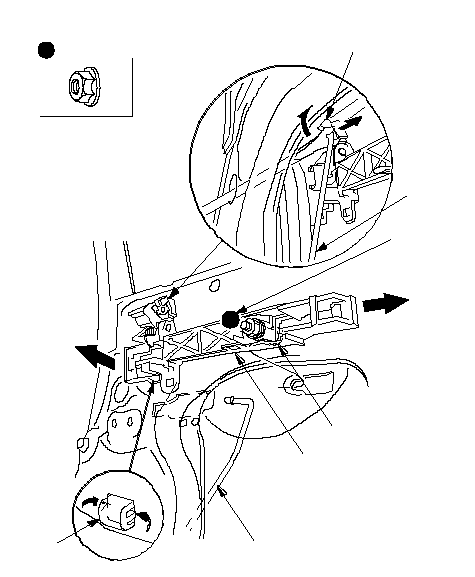

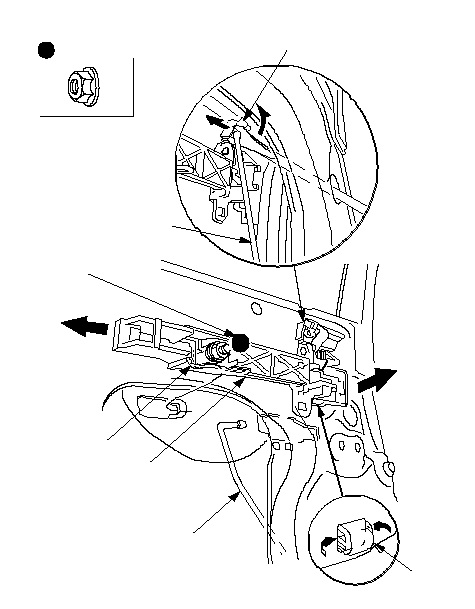

Снимите опору внешней рукоятки (А).
|
-1.
|
Отделите фиксатор штока (В).
|
|
-2.
|
Используя инструмент для снятия фиксаторов, снимите наконечник внешней рукоятки (С).
|
|
-3.
|
Ослабьте гайку.
|
|
-4.
|
Отцепите крюк (D) и подвиньте опору внешней рукоятки вперед, чтобы освободить специальный болт (Е) с дверной панели.
|
|
Расположение фиксаторов
: Гайка, 1
A
B
C
D
E
C
6 x 1.0 mm
4.9 N·m
(0.5 kgf·m)
}
|
-
Снимите крепление наконечника (А) с опоры внешней рукоятки (В), затем замените его новым.
-
Установите рукоятку, выполняя операции в последовательности, обратной снятию; обратите внимание на следующее:
-
Установите цилиндр замка (дверь водителя) или держатель внешней рукоятки (дверь пассажира) перед установкой чехла внешней рукоятки.
-
Убедитесь, что разъем приводного механизма подключен надлежащим образом, кабель цилиндра и шток внешней рукоятки надежно соединены.
-
Убедитесь, что дверной ключ и цилиндровые/дверные замки работают правильно.
-
Убедитесь, что рукоятка двери работает правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
|
B
A
Заменить.
}
|
|
С функцией суперблокировки
ПРИМЕЧАНИЕ: Наденьте защитные перчатки.
-
Снимите следующие детали:
-
Полностью поднимите дверное стекло.
-
Отсоедините разъем питания исполнительного механизма дверного замка (А).
-
Снимите колпаки заднего штекера (В), затем снимите пластиковую крышку (C), если понадобится.
ПРИМЕЧАНИЕ: Удалите остатки клея с поверхности двери. Если пластиковая крышка изношена или повреждена, замените ее.
|
A
B
C
}
|
-
Снимите колпак (А).
|
A
}
|
-
Удерживая чехол внешней рукоятки (А) с внешней стороны двери, ослабьте болт (дверь водителя), чтобы его можно было вручную вытащить наполовину, или выкрутите болт (дверь пассажира), затем отцепите крюки (В) с чехла внешней рукоятки, затем снимите чехол.
|
Дверь водителя
Расположение фиксаторов
: Болт, 1
A
B
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
Дверь пассажира
Расположение фиксаторов
: Болт, 1
A
B
B
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
}
|
-
Отцепите крюки (А), затем снимите цилиндр замка (В) (дверь водителя) или держатель внешней рукоятки (С) (дверь пассажира) с опоры внешней рукоятки (D).
|
Дверь водителя
A
B
D
}
Дверь пассажира
A
C
D
}
|
-

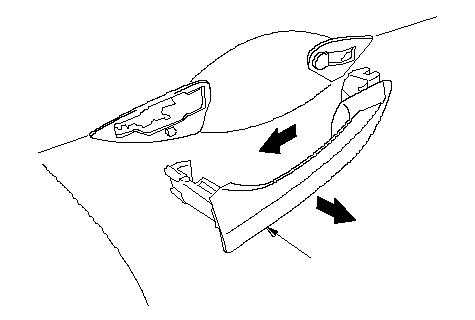

Потяните назад внешнюю рукоятку (А) и вытащите ее, как показано. Не повредите лакокрасочное покрытие двери.
|
(1)
(2)
A
}
|
-
Отцепите крюки (А, В), затем снимите передний уплотнитель внешней рукоятки (С) и задний уплотнитель внешней рукоятки (D).
|
A
B
C
D
B
B
A
}
|
-
Снимите опору внешней рукоятки (А).
|
-1.
|
Отделите фиксатор штока (В).
|
|
-2.
|
Используя инструмент для снятия фиксаторов, снимите наконечник внешней рукоятки (С).
|
|
-3.
|
Ослабьте гайку.
|
|
-4.
|
Отцепите крюк (D) и подвиньте опору внешней рукоятки вперед, чтобы освободить специальный болт (Е) с дверной панели.
|
|
6 x 1.0 mm
4.9 N·m
(0.5 kgf·m)
A
B
C
D
E
C
Расположение фиксаторов
: Гайка, 1
}
|
-
Снимите крепление наконечника (А) с опоры внешней рукоятки (В), затем замените его новым.
-
Установите рукоятку, выполняя операции в последовательности, обратной снятию; обратите внимание на следующее:
-
Установите цилиндр замка (дверь водителя) или держатель внешней рукоятки (дверь пассажира) перед установкой чехла внешней рукоятки.
-
Убедитесь, что разъем приводного механизма подключен надлежащим образом, кабель цилиндра и шток внешней рукоятки надежно соединены.
-
Убедитесь, что дверной ключ и цилиндровые/дверные замки работают правильно.
-
Убедитесь, что рукоятка двери работает правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
|
B
A
Заменить.
}
|
