Поиск неисправностей аудиосистемы по признакам - звук не слышен из левого динамика только когда подключено устройство USB
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Звук не слышен из левого динамика только когда подключено устройство USB
-
Включите зажигание, повернув ключ в положение ON (II).
-
Проверьте, нормально ли выходит звук из динамиков при выборе радио, CD, и т. д.
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Перейдите к разделу "Нет звука из динамиков":
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем А (14Р) блока USB адаптера и разъем D (14Р) аудиоблока.
-
Проверьте непрерывность цепи между разъемом A (14P) блока адаптера USB и разъемом D (14Р) аудиоблока в соответствии с таблицей.
|
|
Разъем блока USB адаптера
|
Разъем аудиоблока
|
Цвет провода
|
|
AUDIO L+
|
А6
|
D6
|
BLK
|
|
AUDIO L-
|
А14
|
D14
|
RED
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между разъемом А (14Р) блока USB адаптера и разъем D (14Р) аудиоблока.■
|
|

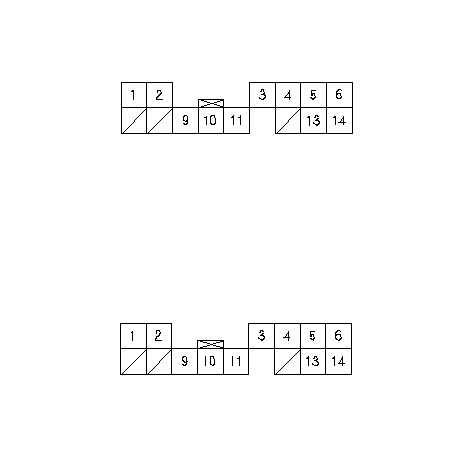

РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
Сторона проводов клемм-выходов
РАЗЪЕМ D (14P) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
}
|
