Поиск неисправностей аудиосистемы по признакам - не работают устройства USB
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
USB устройство не работает
ПРИМЕЧАНИЕ:
-
Некоторые модули могут не поддерживать USB устройства, такие как портативные цифровые проигрыватели.
-
USB память, используемая для проверки, должна соответствовать стандарту для класса памяти USB ‘‘USB mass storage class''.
-
Не совместимо с USB памятью, емкостью 128 Мб и меньше.
-
Формат файла для музыкальных данных, сохраняемых на USB памяти для проверки, это WMA (Windows Media Audio) и MP3. (Не совместимо с фалами МР3, сохраненными с переменной скоростью передачи битов.)
-
Убедитесь, что используемое для проверки USB устройство работает правильно.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Нажмите кнопку AUX и проверьте, меняет ли она режим USB.
-
Подсоедините правильно работающее USB устройство для проверки.
-
Убедитесь, что USB устройство для проверки работает правильно.
|
ДА
|
-
|
Проверьте, чтобы на клеммах USB не было грязи и повреждений. Если все нормально, значит устройство USB неисправное или несовместимое.■
|
|
НЕТ
|
-
|
|
-
Проверьте, появляется ли сообщение ‘‘NO DATA'' при подсоединении USB устройства.
|
Сообщение ‘‘NO DATA'' появилось?
|
-
Проверьте соединения разъема В (5Р) блока адаптера USB, кабель адаптера USB и гнездо USB.
|
Надежно ли соединение разъемов и клемм?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните неисправность в соединении и повторите проверку.■
|
-
Отсоедините разъем В (5Р) блока адаптера USB.
-
Проверьте непрерывность цепи между разъемом В (5Р) блока адаптера USB и гнездом USB в соответствии с таблицей.
|
|
Разъем блока USB адаптера
|
гнездо USB
|
|
USB VBUS
|
B1
|
№ 1
|
|
USB DATA-
|
B2
|
№ 2
|
|
USB DATA+
|
B3
|
№ 3
|
|
USB GND
|
B4
|
№ 4
|
|
USB SH
|
B5
|
№ 5
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между блоком USB адаптера и гнездом USB.■
|
-
Проверьте, нормально ли выходит звук из динамиков при выборе радио, CD, и т. д.
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Перейдите к разделу "Нет звука из динамиков":■
|
-
Проверьте, нормальный ли звук при выборе TV.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Отсоедините разъем А (14Р) блока USB адаптера и разъем D (14Р) аудиоблока.
|

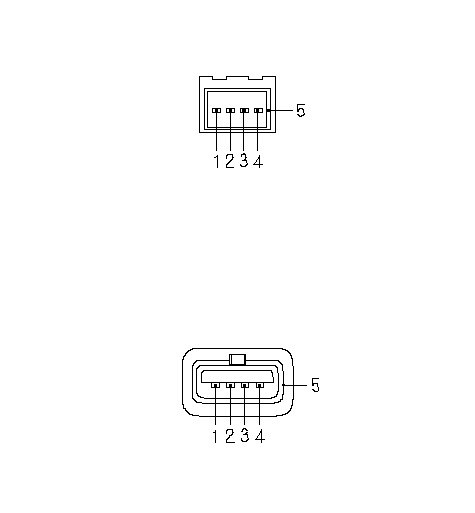

РАЗЪЕМ В (5Р) БЛОКА АДАПТЕРА USB
Сторона проводов клемм-выходов
USB ГНЕЗДО
Сторона проводов клемм-выходов
}
|
-
Проверьте непрерывность цепи между разъемом A (14P) блока адаптера USB и разъемом D (14Р) аудиоблока в соответствии с таблицей.
|
|
Разъем блока USB адаптера
|
Разъем аудиоблока
|
Цвет провода
|
|
AUDIO R+
|
А5
|
D5
|
GRN
|
|
AUDIO R-
|
А13
|
D13
|
WHT
|
|
AUDIO L+
|
А6
|
D6
|
BLK
|
|
AUDIO L-
|
А14
|
D14
|
RED
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между разъемом USB адаптера и разъемом аудиоблока.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем А (14Р) блока адаптера USB.
-
Включите зажигание, повернув ключ в положение ON (II).
|

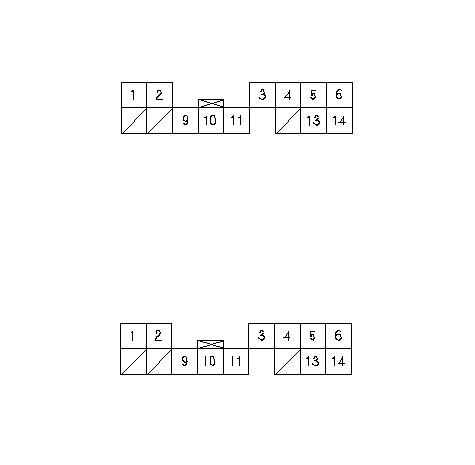

РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
Сторона проводов клемм-выходов
РАЗЪЕМ D (14P) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
}
|
-

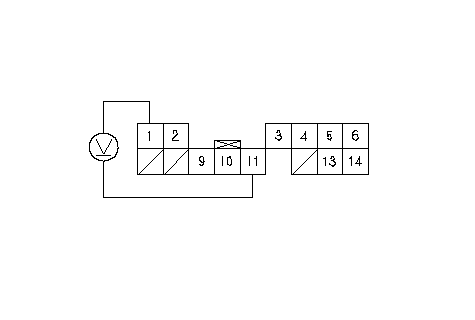

Измерьте напряжение между клеммами № 1 и № 11 14Р разъема А блока адаптера USB.
|
Есть ли напряжение аккумулятора?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем А (14Р) блока USB адаптера и разъем D (14Р) аудиоблока.
|

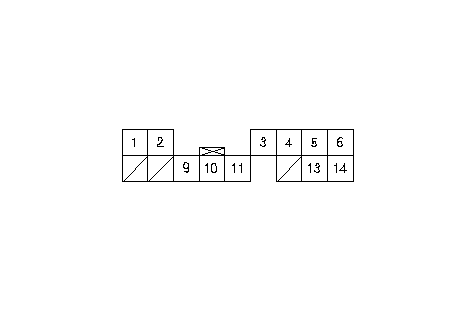

РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
Сторона проводов клемм-выходов
+B (WHT)
GND (BLK)
}
|
-
Проверьте непрерывность цепи между разъемом A (14P) блока адаптера USB и разъемом D (14Р) аудиоблока в соответствии с таблицей.
|
|
Разъем блока USB адаптера
|
Разъем аудиоблока
|
Цвет провода
|
|
GA-NET BUS+
|
А9
|
D9
|
RED
|
|
GA-NET BUS-
|
А10
|
D10
|
GRN
|
|
SYS ON
|
А2
|
D2
|
LT BLU
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв или замыкание в цепи между блоком адаптера USB и аудиоблоком; замените соответствующий экранированный жгут.■
|
|
РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
Сторона проводов клемм-выходов
РАЗЪЕМ D (14P) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
}
|
-

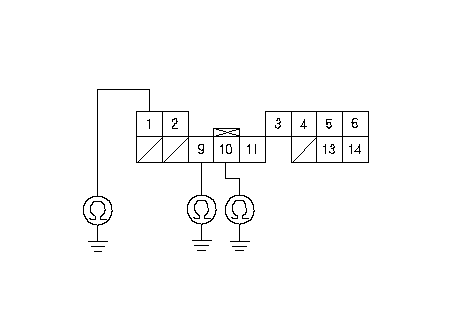

Проверьте неразрывность цепи между "массой" и клеммами № 2, № 9 разъема А блока адаптера USB и клеммой № 10 разъема А (14Р) адаптера USB по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание между разъемом А (14Р) USB адаптера и "массой".■
|
|
НЕТ
|
-
|
|
|
SYS ON
(LT BLU)
РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
Сторона проводов клемм-выходов
GA-NET
BUS-
(GRN)
GA-NET
BUS+
(RED)
}
|
-

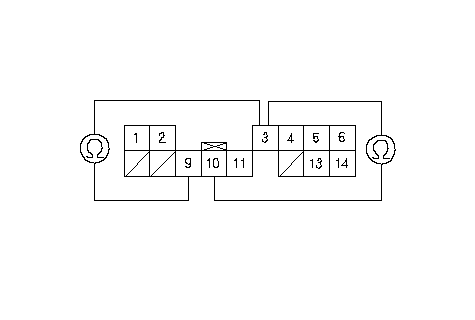

Проверьте непрерывность соединения между клеммами разъема D (14P) аудиоблока в соответствии с таблицей.
|
От клеммы
|
К клеммам
|
|
D3 (GRY)
|
D9 (RED), D10 (GRN)
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в цепи между разъемом D (14P) аудиоблока. Замените соответствующий экранированный жгут.■
|
|
НЕТ
|
-
|
|
-
Проверьте, нормально ли выходит звук из динамиков при выборе радио, CD, TV, и т.д.
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените аудиоблок:■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем А (14Р) блока USB адаптера и разъем D (14Р) аудиоблока.
|
РАЗЪЕМ D (14P) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
GA-NET
BUS- (GRN)
GA-NET BUS SH (GRY)
GA-NET
BUS+ (RED)
}
|
-
Проверьте непрерывность цепи между разъемом A (14P) блока адаптера USB и разъемом D (14Р) аудиоблока в соответствии с таблицей.
|
|
Разъем блока USB адаптера
|
Разъем аудиоблока
|
|
+B
|
A1 (WHT)
|
D1 (WHT)
|
|
GND
|
A11 (BLK)
|
D11 (BLK)
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между клеммами № 1, № 11 разъема А (14Р) блока адаптера USB и клеммами № 1, № 11 разъема D (14Р) аудиоблока.■
|
|
РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
Сторона проводов клемм-выходов
РАЗЪЕМ D (14P) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
}
|
-
Проверьте непрерывность соединения между "массой" и разъемом А (14P) блока адаптера USB в соответствии с таблицей.
|
|
Разъем блока USB адаптера
|
Цвет провода
|
|
+B
|
А1
|
WHT
|
|
GND
|
А11
|
BLK
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в цепи между "массой" и клеммами № 1, № 11 разъема блока адаптера USB.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем А (14Р) блока USB адаптера и разъем D (14Р) аудиоблока.
|
Сторона проводов клемм-выходов
РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
}
|
-
Проверьте непрерывность цепи между разъемом A (14P) блока адаптера USB и разъемом D (14Р) аудиоблока в соответствии с таблицей.
|
|
Разъем блока USB адаптера
|
Разъем аудиоблока
|
Цвет провода
|
|
AUDIO L+
|
А6
|
D6
|
BLK
|
|
AUDIO L-
|
А14
|
D14
|
RED
|
|
AUDIO R+
|
А5
|
D5
|
GRN
|
|
AUDIO R-
|
А13
|
D13
|
WHT
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между разъемом А (14Р) блока USB адаптера и разъем D (14Р) аудиоблока.■
|
|
РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
Сторона проводов клемм-выходов
РАЗЪЕМ D (14P) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
}
|
-
Проверьте непрерывность соединения между "массой" и разъемом А (14P) блока адаптера USB в соответствии с таблицей.
|
|
Разъем блока USB адаптера
|
Цвет провода
|
|
AUDIO L+
|
А6
|
BLK
|
|
AUDIO L-
|
А14
|
RED
|
|
AUDIO R+
|
А5
|
GRN
|
|
AUDIO R-
|
А13
|
WHT
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в цепи между "массой" и клеммами № 5, № 6, № 13 и № 14 разъема блока адаптера USB.■
|
|
НЕТ
|
-
|
|
|
Сторона проводов клемм-выходов
РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
}
|
-

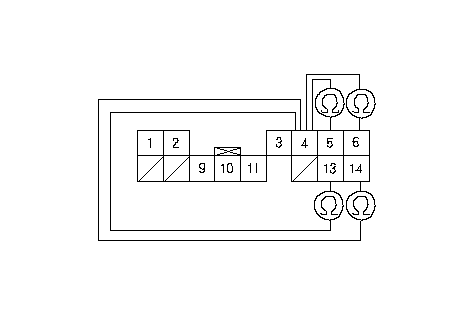

Проверьте неразрывность цепи между клеммами № 4 и № 5, № 6, № 13, № 14 разъема А (14Р) блока адаптера USB в соответствии с таблицей.
|
От клеммы
|
К клеммам
|
|
№ 4 (GRY)
|
№ 5 (GRN), № 6 (BLK), № 13 (WHT), № 14 (RED)
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в цепи между разъемом А (14P) адаптера USB. Замените соответствующий экранированный жгут.■
|
|
НЕТ
|
-
|
|
|
Сторона проводов клемм-выходов
РАЗЪЕМ А (14Р) БЛОКА АДАПТЕРА USB
}
|
