Руководство по обслуживанию и ремонту Honda Accord
8 поколения

Honda Accord

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

    • Поиск неисправностей аудиосистемы по признакам - Радиотюнер не переключает станции

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Радиотюнер не переключает станции
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Включите аудиоблок и проверьте информацию аудио на панели дисплея.
    Правильно ли отображается информация на дисплее?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    1. С помощью регулятора станций проверьте, переключаются ли радиостанции.
    Переключаются ли радиостанции?
    ДА -
    Пропадающая неисправность: На момент проверки регулятор станций исправен.■
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

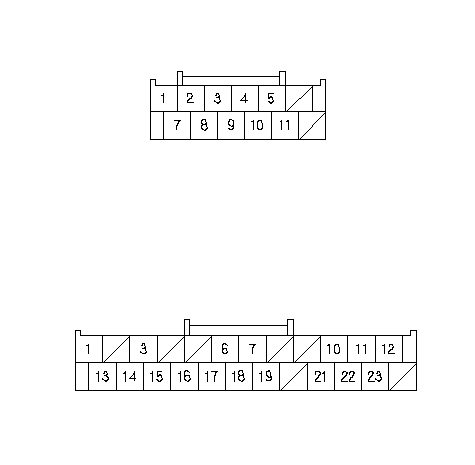

    1. Отсоедините 24Р разъем панели переключателей навигации/ аудио и разъем С (12Р) аудиоблока.
    1. Проверьте неразрывность цепи между разъемом С (12Р) аудиоблока и разъемом 24Р панели переключателей навигации/ аудио в соответствии с таблицей.
      Разъем аудиоблока
      Разъем панели переключателей навигации/ аудио
      Цвет провода
      C3
      № 18
      RED
      C8
      № 6
      GRN

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Устраните разрыв в проводе между аудиоблоком и панелью переключателей навигации/ аудио.■

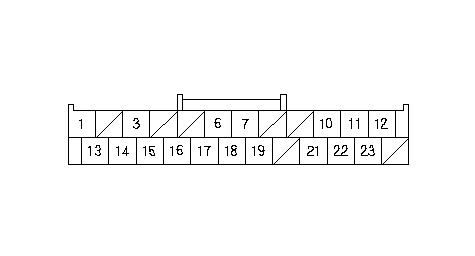

    1. Проверьте непрерывность цепи между разъемом (24Р) панели переключателей навигации/ аудио и "массой" кузова в соответствии с таблицей.
      Разъем панели переключателей навигации/ аудио
      Цвет провода
      № 3
      RED
      № 8
      GRN

    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в проводе между аудиоблоком и панелью переключателей навигации/ аудио.■
    НЕТ -
    Перейдите к Этап 8 .
    1. Проверьте неразрывность цепи между клеммами 24Р разъема панели переключателей навигации/ аудио в соответствии с таблицей.
      От клеммы
      К клеммам
      Разъем аудиоблока
      Разъем панели переключателей навигации/ аудио
      C4
      № 6, № 18

    Есть ли неразрывность цепи между какими-либо из этих клемм?
    ДА -
    Устраните замыкание в проводе между аудиоблоком и панелью переключателей навигации/ аудио (замените соответствующий экранированный жгут).■
    НЕТ -
    Замените блок аудиосистемы на заведомо исправный и повторите проверку. Если признак неисправности/индикация отсутствует, замените первоначально установленный аудиоблок. Если признак все еще остается, замените панель переключателей навигации/ аудио заведомо исправной и проведите повторную проверку. Если признак неисправности/индикация отсутствует, замените первоначально установленную панель переключателей навигации/ аудио. ■
