Поиск неисправностей в цепи линии связи климат-контроля/навигации
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
Включите климат-контроль, активизируйте несколько режимов.
|
Система климат-контроля исправна?
|
-
|
Символ кондиционера или системы TALK/BACK красный?
|
|
ДА
|
-
|
-
Если символ кондиционера красный, перейдите к
Этап 3
.
-
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем В (32P) навигационного блока.
-
Отсоедините разъем В (12Р) блока климат-контроля.
-

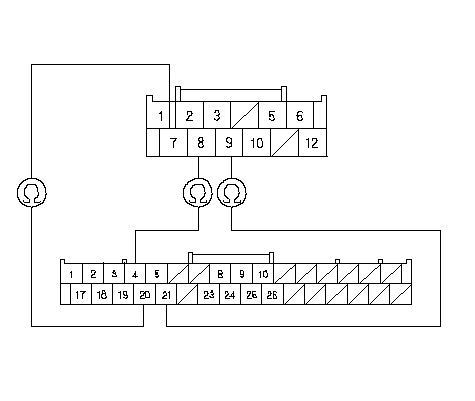

Проверьте неразрывность соединения между следующими клеммами (12P) разъема В блока климат-контроля и (32P)разъема В навигационного блока.
|
12P:
|
32P:
|
|
№ 7
|
№ 20
|
|
№ 9
|
№ 21
|
|
№ 8
|
№ 4
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе (проводах), соединяющих блок климат-контроля и блок навигации.■
|
|
BRN
(12P) РАЗЪЕМ В БЛОКА КЛИМАТ-КОНТРОЛЯ
Сторона проводов клемм-выходов
РАЗЪЕМ B (32P) БЛОКА СИСТЕМЫ НАВИГАЦИИ
Сторона проводов клемм-выходов
PUR
BRN
PUR
ORN
ORN
}
|
-

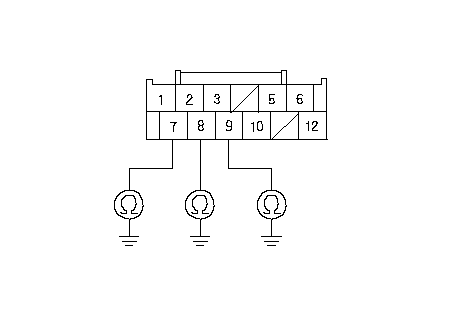

Проверьте непрерывность соединения между "массой" кузова и клеммами № 7, № 8 и № 9 разъема В (12Р) блока климат-контроля по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" в проводах, соединяющих блок климат-контроля и блок навигационной системы.■
|
|
НЕТ
|
-
|
|
-
Подсоедините разъем В (12Р) блока климат-контроля.
|
(12P) РАЗЪЕМ В БЛОКА КЛИМАТ-КОНТРОЛЯ
Сторона проводов клемм-выходов
PUR
BRN
ORN
}
|
-

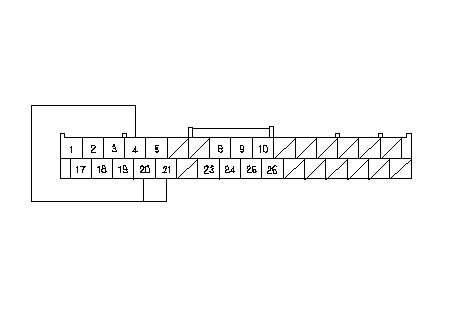

Соедините клеммы № 4, № 20 и № 21 разъема B (32P) блока навигации проводами-перемычками.
-
Включите зажигание, повернув ключ в положение ON (II).
|
РАЗЪЕМ B (32P) БЛОКА СИСТЕМЫ НАВИГАЦИИ
Сторона проводов клемм-выходов
BRN
PUR
ORN
ПРОВОД-ПЕРЕМЫЧКА
}
|
-
Нажмите и удерживайте кнопку AUTO, затем нажмите и удерживайте кнопку OFF.
|
Индикатор HEAT/VENT горит постоянно, остальные индикаторы мигают?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените блок климат-контроля заведомо исправным и повторите проверку. Если признаки неисправности отсутствуют, замените первоначально установленный
блок климат-контроля
.■
|
|
}
|
