Установка рулевого колеса
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-

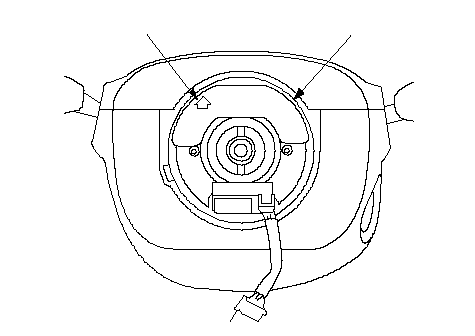

Перед установкой рулевого колеса убедитесь, что передние колеса находятся в положении прямолинейного движения, после чего установите поворотный контактор (А) в среднее положение. Для этого сначала поверните токосъемник по часовой стрелке до упора. После чего поверните его примерно на три полных оборота против часовой стрелки. Стрелка (В) на вращающейся части токосъемника при этом должна быть направлена прямо вверх.
|
B
A
}
|
-
Расположите два выступа (А) муфты возврата рычага указателя поворотов (В), как показано на рисунке. Установите рулевое колесо, обеспечив зацепление ступицы (С) с пальцами (D) кругового токосъемника и с выступами муфты возврата рычага указателя поворотов. Устанавливая рулевое колесо, не подвергайте его или рулевую колонку ударам.
|
A
C
D
B
}
|
-

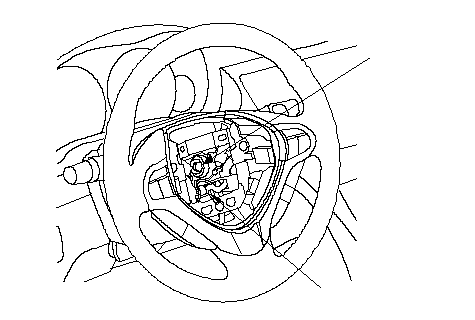

Установите болт (А) крепления рулевого колеса и затяните его до рекомендованного момента. Подсоедините дополнительный жгут проводов разъема кабеля (В). Убедитесь, что жгут проводов правильно проложен и зафиксирован.
-
-
-
Поверните ключ зажигания в положение ON (II). Индикатор неисправности системы SRS должен включиться приблизительно на 6 секунд, затем погаснуть.
-
Убедитесь, что выключатель звукового сигнала и указателей поворота работает нормально.
-
Убедитесь, что выключатели на рулевом колесе работают нормально.
-
После установки, проведите следующие проверки:
|
B
A
39 N·m
(4.0 kgf·m)
}
|
