Замена гасителя колебаний приводного вала
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
-
-

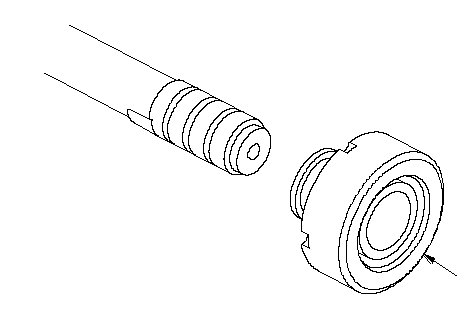

Снимите динамический демпфер (А).
-
Установите новый динамический демпфер.
ПРИМЕЧАНИЕ: Будьте осторожны. Не перепутайте динамические демпферы разных типов. Проверьте тип демпфера по его форме.
|
Модель
|
Правый/левый приводные валы
|
Динамический демпфер (А) Тип
|
|
Модель двигателя R20A3
|
МКП
|
Левый
|
2
|
|
Правый
|
1
|
|
АКП
|
Левый
|
1
|
|
Правый
|
1
|
|
Модель двигателя K24Z3
|
МКП
|
Левый
|
2
|
|
Правый
|
1
|
|
АКП
|
Левый
|
1
|
|
Правый
|
2
|
|
Динамический демпфер тип 1
A
}
Динамический демпфер тип 2
A
}
|
-

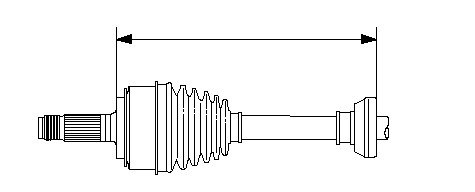

Отрегулируйте расстояние (А) между ведомым шарниром и краем динамического демпфера.
ПРИМЕЧАНИЕ: Проверьте тип демпфера по его форме.
|
Модель
|
Правый/левый приводные валы
|
Динамический демпфер Тип
|
Требуемая длина (А)
|
|
Модель двигателя R20A3
|
МКП
|
Левый
|
2
|
295,5−300,5 мм
|
|
Правый
|
1
|
|
АКП
|
Левый
|
1
|
295,5−300,5 мм
|
|
Правый
|
1
|
|
Модель двигателя K24Z3
|
МКП
|
Левый
|
2
|
295,5−300,5 мм
|
|
Правый
|
1
|
|
АКП
|
Левый
|
1
|
298,5−303,5 мм
|
|
Правый
|
2
|
292,5−297,5 мм
|
-
-
|
Динамический демпфер тип 1
A
}
Динамический демпфер тип 2
A
}
|
