Разборка приводного вала
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Требуются специальные инструменты
Резьбовой держатель, 26 x 1,5 мм
07XAC-0010300
Скользящая направляющая для молотка
07936-5790002
Имеющийся в продаже съемник
Щипцы для установки ленты чехла, которые имеются в продаже
Ведущий шарнир полуоси
-
Снимите ленты крепления защитного чехла. Будьте осторожны, не повредите чехол.
-

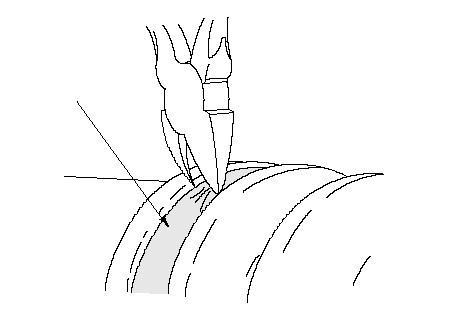

Если гаситель зафиксирован запаенным кольцом (А), перекусите кольцо.
-

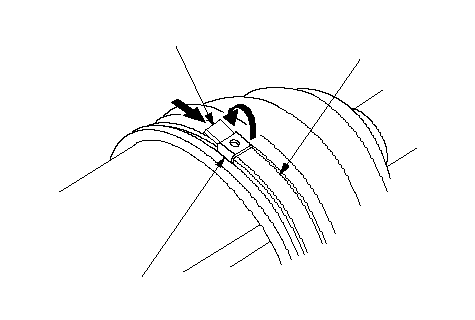

Если лента выполнена в виде двойной петли (В), согните отгибающийся конец ленты (С) и протащите его через зажим (D).
-

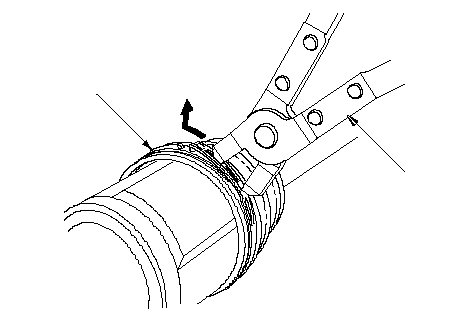

Если установлена низкопрофильная лента (E), используйте специальные серийно выпускаемые клещи (F).
|
Сварная лента
A
}
Лента типа "двойная петля"
D
B
C
}
Низкопрофильная лента
E
F
}
|
-

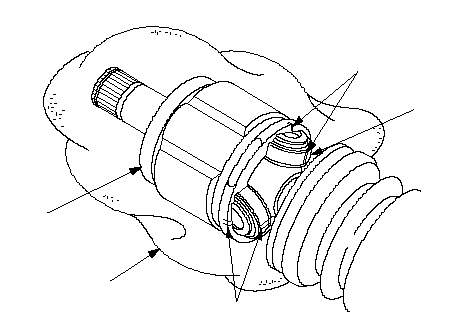

На каждый ролик (В) и внутренний шарнир (С) нанесите метки (А), позволяющие определить расположение роликов и канавок во внутреннем шарнире. Снимите ведущий шарнир и положите его на кусок чистой ткани (D). Будте аккуратны, не уроните ролики при разборке узла.
ПРИМЕЧАНИЕ: Не наносите на поверхности качения метки гравировкой и не царапайте ее.
|
A
A
B
D
C
}
|
-

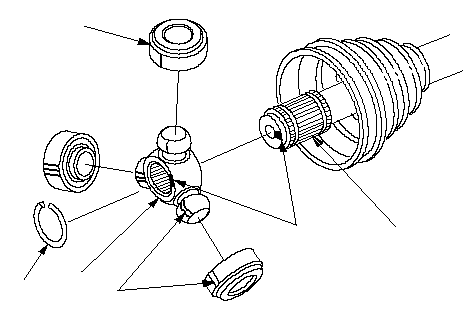

Нанесите метки (А) на роликах (В) и крестовине (С) для их правильного взаиморасположения при сборке. Затем снимите ролики.
ПРИМЕЧАНИЕ: Не наносите на поверхности качения метки гравировкой и не царапайте ее.
-
Снимите стопорное кольцо (D).
-
Нанесите метки (Е) на крестовину и вал (F), определяющие их взаиморасположение.
-
Снимите крестовину.
ПРИМЕЧАНИЕ: При необходимости используйте имеющиеся в продаже щипцы.
|
B
E
A
D
C
F
}
|
-

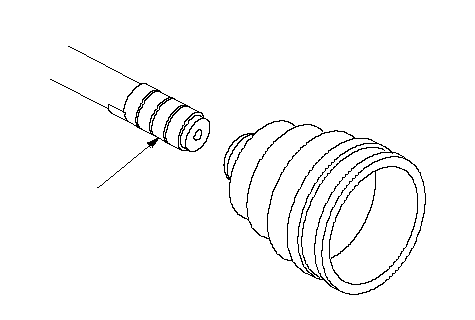

Обмотайте шлицы вала виниловой лентой (А), чтобы не повредить ими защитный чехол.
-
Снимите чехол. Будте осторожны. Не повредите чехол.
-
Снимите виниловую ленту.
|
A
}
|
|
Сторона ведущего шарнира полуоси
-
Снимите ленты крепления защитного чехла (А). Отверткой поднимите вверх три язычка (В). Будьте осторожны, не повредите чехол.
|
B
A
}
|
-

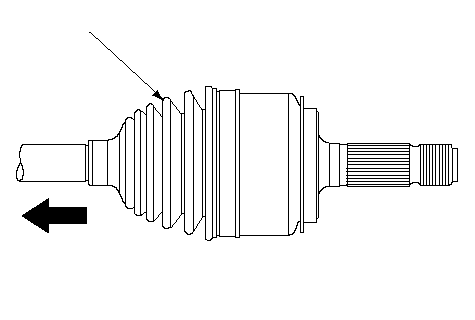

Стяните защитный чехол (А) в сторону ведущего узла. Будте осторожны. Не повредите чехол.
-
Сотрите смазку, чтобы увидеть вал и внутреннюю область ведомого узла полуоси.
|
A
}
|
-

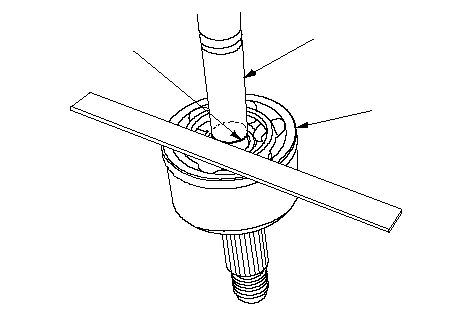

Нанесите метку (А) на ведущий вал (В) на уровне края ведомого шарнира (С).
-
Надежно закрепите ведущий вал в верстачных тисках с технической салфеткой.
|
A
B
C
}
|
-

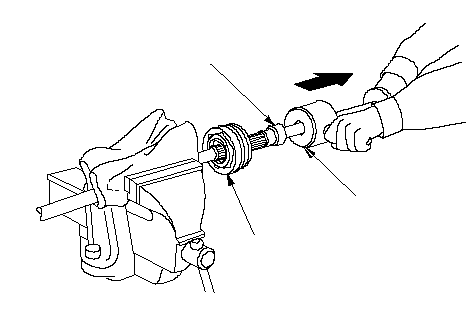

Снимите ведомый шарнир (А) при помощи резьбового держателя (В) на 26 x 1,5 мм и ударного съемника (C).
-
Выньте ведущий вал из верстачных тисков.
|
A
B
07XAC-0010300
C
07936-5790002
}
|
-

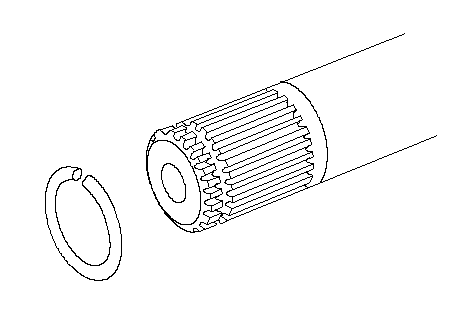

Снимите стопорное кольцо с вала полуоси.
|
}
|
-

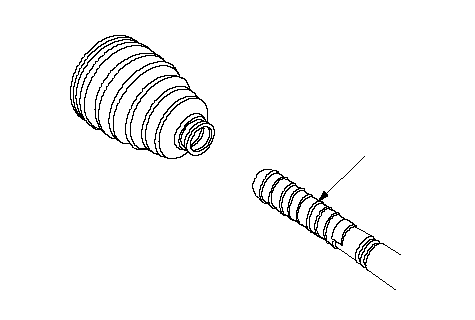

Обмотайте шлицы ведущего вала виниловой лентой (А), чтобы не повредить защитный чехол.
-
Снимите чехол ведомого узла. Будте осторожны. Не повредите чехол.
-
Снимите виниловую ленту.
|
A
}
|
