Переборка приводного вала

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

В разобранном виде

Требуется специальный инструмент

Приспособление для установки ленты чехла,

KD-3191

либо аналогичный, имеющийся в продаже
Щипцы для установки ленты чехла,

Kent-Moore J-35910

либо аналогичный, имеющийся в продаже

Щипцы для установки ленты чехла, которые имеются в продаже

ПРИМЕЧАНИЕ: При необходимости обращайтесь к поэлементному изображению во время выполнения данной процедуры.

Ведущий шарнир полуоси

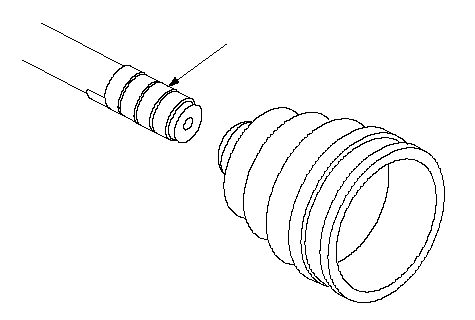

Обмотайте шлицы вала виниловой лентой (А), чтобы не повредить ими защитный чехол ведомого шарнира.

Установите защитный чехол ведомого шарнира и снимите виниловую ленту. Будте осторожны. Не повредите чехол.

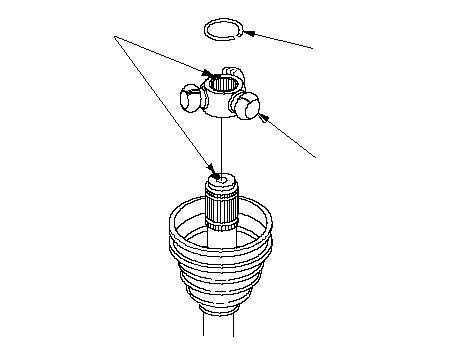

Установите крестовину (А) на ведущий вал, совместив метки (В), которые вы сделали на конце ведущего вала и крестовине.

Установите новое пружинное кольцо (С) в канавку вала. Не забывайте провернуть пружинное кольцо после установки, чтобы убедиться, что оно село в канавку.

Наденьте ролики (А) на шипы крестовины (В) торцевыми высокими выступами вверх, учитывая следующее:
- Переустановите ролики в их начальное положение на крестовине, совместив сделанные вами отметки (С).
- Вал при сборке необходимо располагать шлицевым торцом вверх, для предотвращения выпадения роликов.

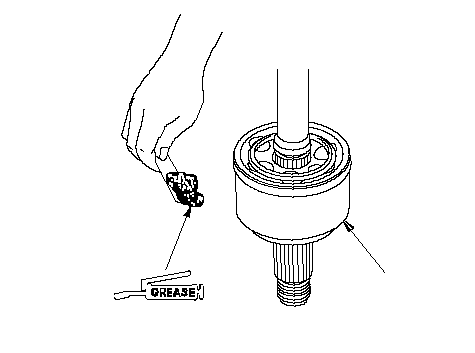

Заполните ведущий шарнир смазкой, поставляемой в комплекте с новым внутренним чехлом.

Количество смазки
	Модель двигателя R20A3:
		Модель с МКП:	110−120 гр
		Модель с АКП:	100−110 гр
	Модель двигателя K24Z3:
		Модель с МКП:	110−120 гр
		Модель с АКП:	150−160 гр

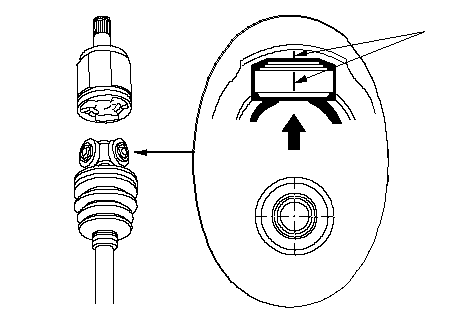

Вставьте вал в корпус ведущего шарнира, учитывая следующее:
- Установите ведущий шарнир на ведущий вал, совместив нанесенные при разборке на корпус ведущего шарнира и ролики метки (А).
- При сборке вал необходимо располагать вертикально, вверх сопрягаемым концом, чтобы предотвратить выпадение роликов.

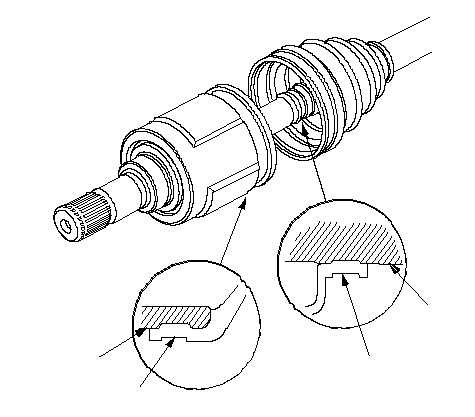

Подсоедините кромки чехлов (А) к посадочным поверхностям вала (В) и корпуса ведущего шарнира (С).

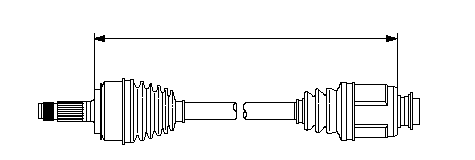

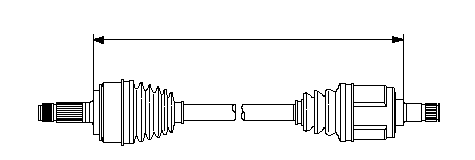

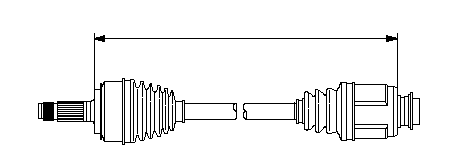

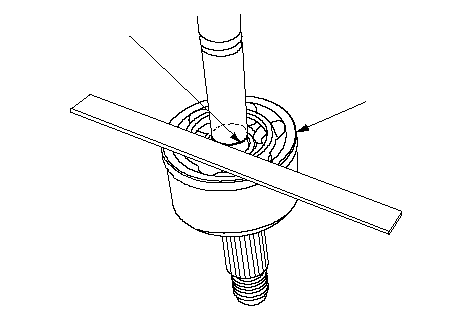

Отрегулируйте длины полуосей (A), как указано ниже. Зафиксируйте чехлы на валу так, чтобы обеспечить их равную осевую деформацию при нахождении полуоси в максимально удлиненном и максимально сжатом состоянии. Удалите излишки воздуха из чехлов, вставив отвертку с плоским жалом между чехлом и шарниром.

Модель		Правый/левый приводные валы	Требуемая длина (А)
Модель двигателя R20A3	МКП	Левый	559−564 мм
	МКП	Правый	547−552 мм
	АКП	Левый	557−562 мм
	АКП	Правый	545−550 мм
Модель двигателя K24Z3	МКП	Левый	559−564 мм
	МКП	Правый	481−486 мм
	АКП	Левый	554−559 мм
	АКП	Правый	480−485 мм

Установите новые ленты крепления защитного чехла.
- Если лента выполнена в виде двойной петли, перейдите к Этап 11 .
- Для низкопрофильного типа к Этап 20 .

Левая полуось

Правая полуось

Заведите кромки защитного чехла на вал полуоси и корпус ведущего шарнира, а затем установите новый хомут типа "двойная петля" (А) в чехол (В).

ПРИМЕЧАНИЕ: Просуньте конец новых хомутов типа "двойная петля" в зажим (С) дважды в направлении вращения приводного вала.

Вручную затяните петлю хомута на чехле.

Нанесите на хомут метку (А) на расстоянии 10-14 мм от замка (В).

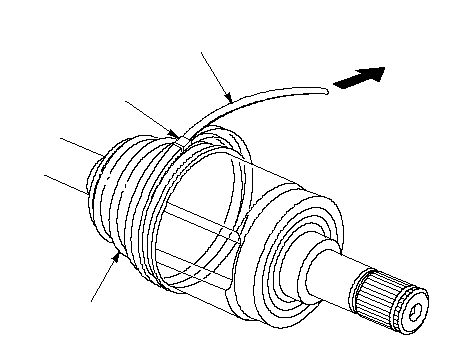

Проденьте свободный конец хомута через носок, имеющегося в продаже приспособления для установки хомутов KD-3191 или аналогичного ему (А), и в отверстие валика (B).

Вращая ключом валик приспособления, затяните хомут до совпадения нанесенной на него метки (С) с кромкой замка.

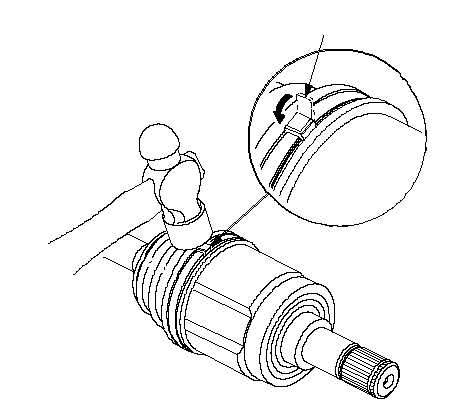

Установите приспособление под 90 градусов к замку хомута. Раскерните замок и загните свободный конец ленты хомута на него.

Размотайте ленту с валика приспособления и обрежьте оставшийся свободный конец на расстоянии 5-10 мм от замка.

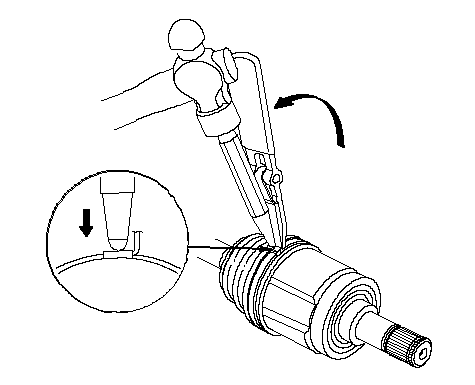

Загните конец ленты хомута (А) ударами молотка.

ПРИМЕЧАНИЕ:
- Убедитесь, что хомут и замок ни за что не задевают, и хомут не болтается.
- Уберите оставшуюся смазку с окружающих поверхностей.

Повторите шаги с Этап 11 по 18 для другого конца чехла.

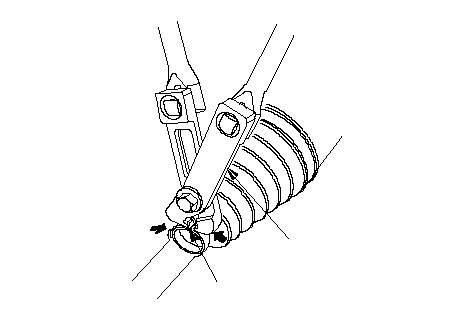

Установите новую низкопрофильную ленту (А) на подставку (В), затем зацепите выступы (С) ленты.

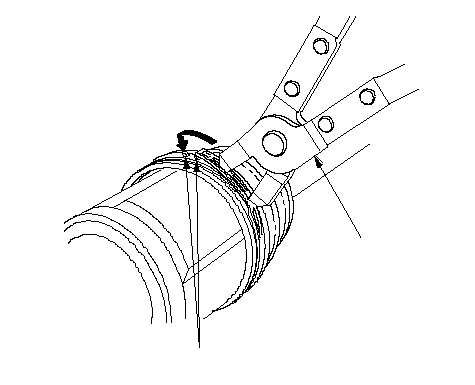

Закройте крючки ленты при помощи имеющихся в продаже щипцов для установки хомутов (А), а затем зацепите выступы (В) ленты.

Установите хомуты кожуха на его другой стороне и повторите Этап 20 и 21.

Ведомый шарнир полуоси

Обмотайте шлицы виниловой лентой (А), чтобы не повредить защитный чехол ведомого шарнира.

Установите новые хомуты с отгибными пластинами на чехол ведомого шарнира (В), затем снимите виниловую ленту. Будте осторожны. Не повредите чехол.

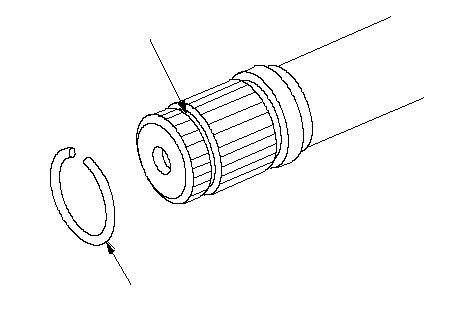

Установите новое стопорное кольцо (А) в канавку ведущего вала (B).

Заполните примерно 35 гр. смазки, находящейся в новом внешнем чехле, отверстие ведущего вала в ведомом шарнире.

ПРИМЕЧАНИЕ: Новый ведомый шарнир поставляется смазанным.

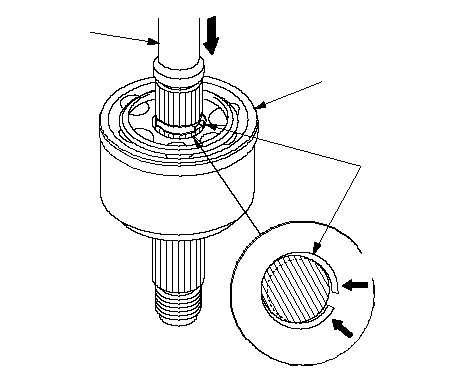

Вставте вал (А) в корпус ведомого шарнира (В) до защелкивания стопорного кольца.

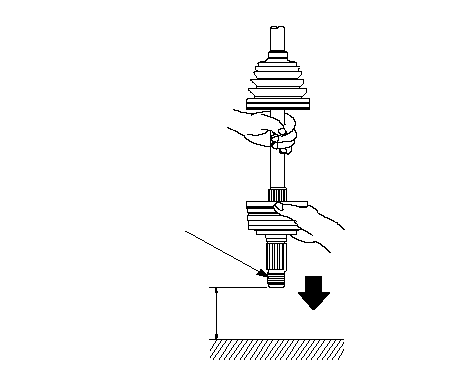

Для того, чтобы ведомый шарнир сел на плоскую твердую поверхность, поднимите собранный узел и отпустите с высоты примерно 10 см.

ПРИМЕЧАНИЕ: Не используйте молоток. Ударное воздействие может повредить полуось. Будте осторожны. Не повредите резьбу (А) на ведомом шарнире.

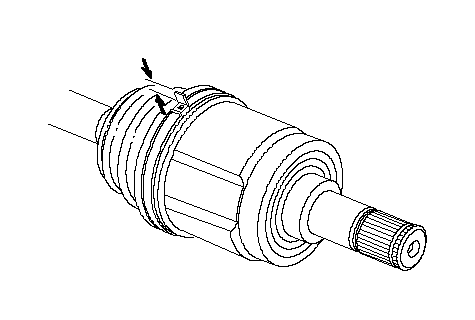

Проверьте совпадение нанесенной при разборке метки (А) с кромкой корпуса ведомого шарнира (В).

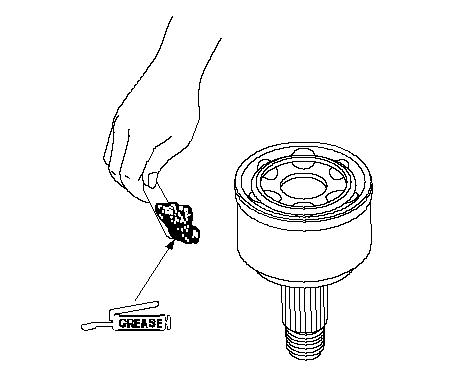

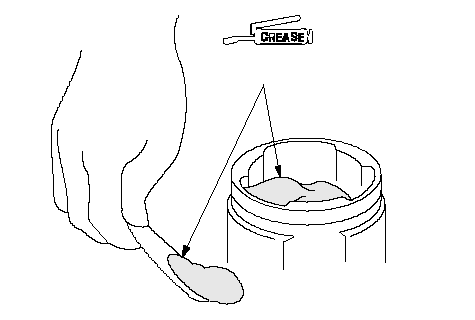

Заполните ведомый шарнир (А) смазкой, оставшейся смазкой, поставляемой в комплекте с новым внешним чехлом.

Общее количество смазки
	Модель двигателя R20A3:
		Модель с МКП:	140-150 гр
		Модель с АКП:	115−125 гр

Модель двигателя K24Z3:

140-150 гр

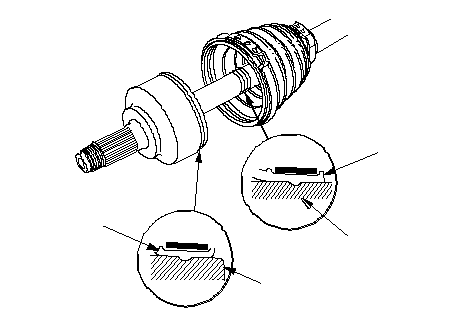

Подсоедините кромки чехлов (А) к посадочным поверхностям вала (В) и корпуса ведомого шарнира (С). Удалите излишки воздуха из чехла, вставив отвертку с плоским жалом между чехлом и шарниром.

Проверьте длину полуосей (A), как указано ниже. Зафиксируйте чехлы на валу так, чтобы обеспечить их равную осевую деформацию при нахождении полуоси в максимально удлиненном и максимально сжатом состоянии.

Модель		Правый/левый приводные валы	Требуемая длина (А)
Модель двигателя R20A3	МКП	Левый	559−564 мм
	МКП	Правый	547−552 мм
	АКП	Левый	557−562 мм
	АКП	Правый	545−550 мм
Модель двигателя K24Z3	МКП	Левый	559−564 мм
	МКП	Правый	481−486 мм
	АКП	Левый	554−559 мм
	АКП	Правый	480−485 мм

Левая полуось

Правая полуось

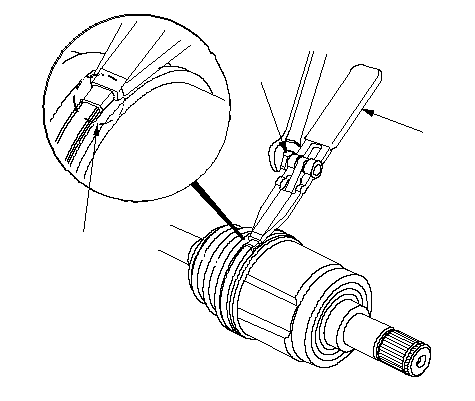

Зажмите проушину хомута (А) при помощи имеющегося в продаже щипцы для установки хомутов Kent-Moore J-35910 либо аналогичного ему.

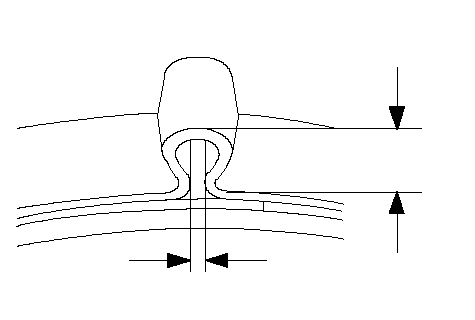

Проверьте зазор в зажатой проушине хомута. Если величина зазора не соответствует указанной, то дополнительно подожмите проушину.

Повторите Этап 11 и 12 для другого конца чехла.
