Разборка приводного вала
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Требуются специальные инструменты
Инструмент для снятия шаровых опор 28 мм
07MAC-SL00201
-
Поднимите машину на подъемник.
-
Снимите передние колеса.
-

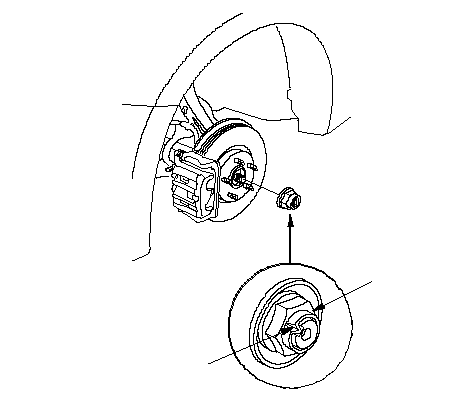

Снимите стопорную шайбу (А), центральной гайки (В) и отверните гайку ступицы.
-
Слейте рабочую жидкость трансмиссии и установите сливную пробку обратно с новой шайбой.
|
A
B
}
|
-

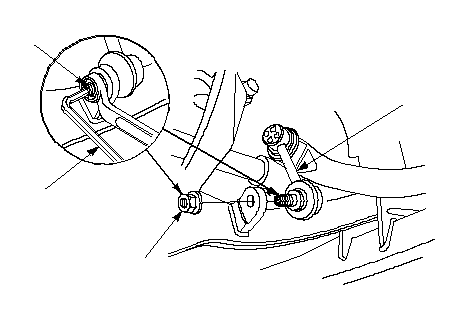

Удерживая палец шарнира стабилизатора поперечной устойчивости (А) от проворачивания шестигранным ключом (В), отверните фланцевую гайку (С). Отсоедините рычаг переднего стабилизатора (D) от нижнего рычага подвески.
|
D
B
C
A
}
|
-
Отверните крепежную гайку вилки амортизатора (А), крепежный болт вилки амортизатора (B) и болт амортизатора (С), затем снимите вилку амортизатора (D).
|
A
D
B
C
}
|
-

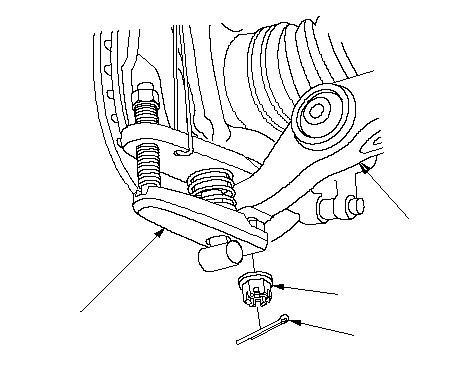

Снимите шплинт (А) с шарового шарнира, а затем снимите корончатую гайку (B), затем отсоедините шаровой шарнир от нижнего рычага (C) с помощью
съемника шаровых шарниров.
ПРИМЕЧАНИЕ:
-
Будте аккуратны при установке съемника. Не повредите защитный чехол шаровой опоры.
-
Запрещается ударять по нижнему рычагу или использовать другой инструмент кроме специального съемника. Вы можете повредить шаровой шарнир.
|
A
B
C
07MAC-SL00201
}
|
-

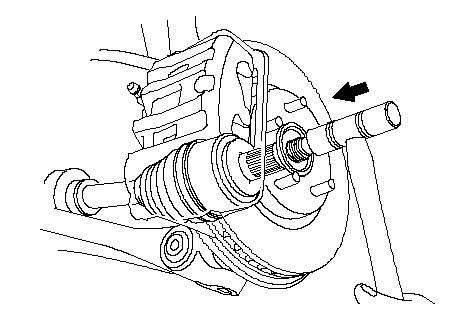

Потяните за обойму шарнира и разделите узел привода переднего колеса и ступицу при помощи пластмассового молотка.
|
}
|
-

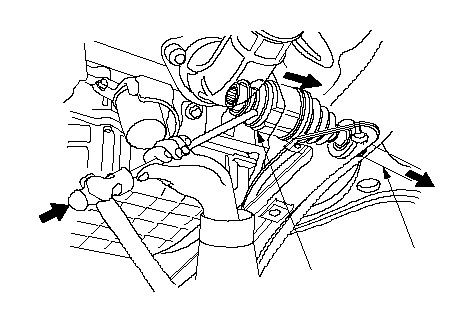

Левая полуось: Отсоедините ведущий шарнир полуоси (А) от картера дифференциала при помощи монтировки. Снимите блок приводного вала.
ПРИМЕЧАНИЕ:
-
Не тяните за вал полуоси (В), поскольку это может привести к разборке шарнира. Не допускайте перекоса ведущего шарнира полуоси при демонтаже, чтобы не повредить сальник.
-
Будьте внимательны, чтобы не повредить сальник монтировкой.
|
A
B
}
|
-

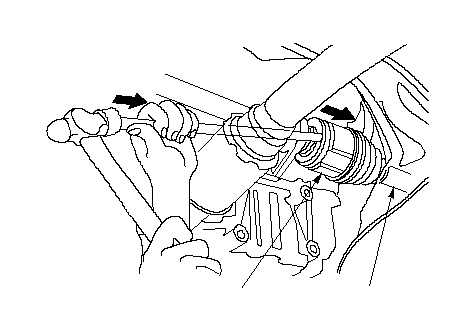

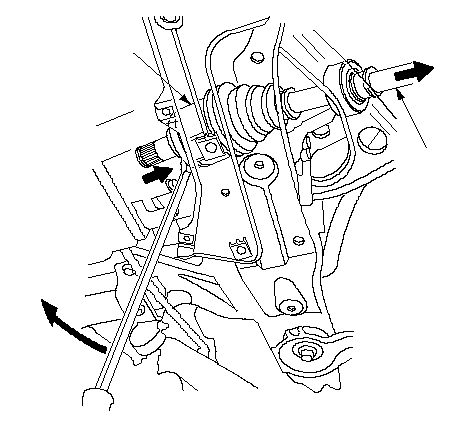

Правая полуось: Отсоедините ведущий шарнир (А) промежуточного вала при помощи выколотки и молотка. Снимите блок приводного вала.
ПРИМЕЧАНИЕ: Не тяните за вал полуоси (В), поскольку это может привести к разборке шарнира.
|
Модель двигателя R20A3
A
B
}
Модель двигателя K24Z3
A
B
}
|
-
Снимите установочное кольцо (А) с ведущего шарнира левого приводного вала.
|
A
}
|
-

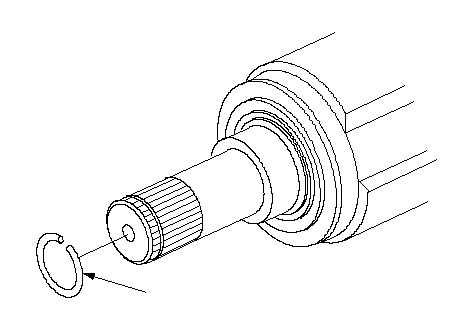

Снимите установочное кольцо (А) с промежуточного вала.
|
A
}
|
