Снятие и установка передней нижней тяги
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Требуются специальные инструменты
Съемник шаровых шарниров 28мм
07MAC-SL00201
Выколотка для втулок
070AF-TA00100
Оправка
070AF-TA00220
Замена/установка
-
-
Снимите передние колеса.
-
-
-

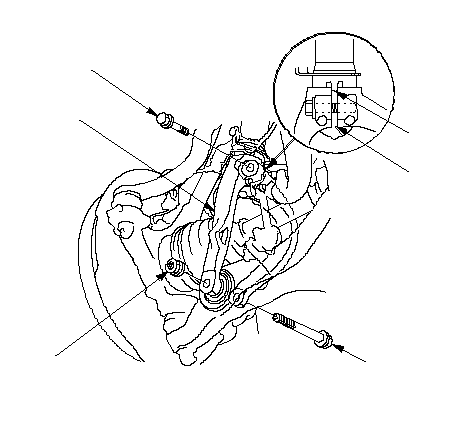

Снимите болт крепления амортизатора (А) и крепежную гайку вилки амортизатора (В), удерживая крепежный болт (С), затем снимите вилку амортизатора (D) с амортизатора и нижнего рычага.
ПРИМЕЧАНИЕ:
-
Во время установки вставьте центрирующий выступ (Е) на блок амортизатора в разъем (F) вилки амортизатора.
-
Используйте новый крепежный болт вилки амортизатора и новую крепежную гайку, затяните гайку до определенного крутящего момента, удерживая болт при сборке.
-
|
E
F
D
C
Заменить.
B
12 x 1.25 mm
64 N·m (6.5 kgf·m)
Заменить.
A
10 x 1.25 mm
49 N·m (5.0 kgf·m)
}
|
-

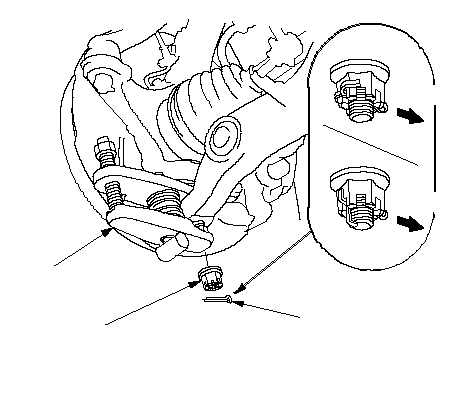

Снимите шплинт (А) с шарового шарнира поворотного кулака, затем снимите корончатую гайку (В).
ПРИМЕЧАНИЕ: При сборке вставьте новый шплинт в отверстие пальца шарового шарнира спереди по направлению к задней части автомобиля и загните концы шплинта, как показано на рисунке. Перед соединением шарового шарнира проверьте направление отверстия штифта шарового шарнира.
-
ПРИМЕЧАНИЕ:
-
Будте аккуратны при установке съемника. Не повредите защитный чехол шаровой опоры.
-
Запрещается ударять по нижнему рычагу или использовать другой инструмент кроме специального съемника. Вы можете повредить шаровой шарнир.
|
07MAC-SL00201
A
Заменить.
B
14 x 1.5 mm
78−88 N·m
ПЕРЕДНИЙ
ПЕРЕДНИЙ
}
|
-

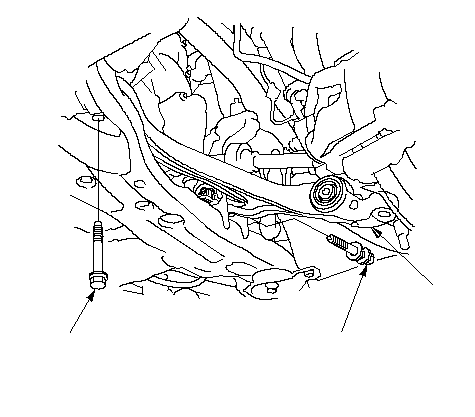

Выкрутите болты крепления нижнего рычага и снимите нижний рычаг (А).
ПРИМЕЧАНИЕ: При сборке используйте новые крепежные болты нижнего рычага.
-
Выполняйте операции по установке нижней тяги в порядке, обратном порядку снятия, соблюдая следующее:
-
Сначала соберите все составляющие и слегка затяните болты и гайки, затем приподнимите подвеску так, чтобы на нее приходился вес автомобиля, теперь затяните их окончательно до рекомендованного момента. Не подставляйте домкрат под шаровой шарнир или поворотный кулак.
-
При подсоединении поворотного кулака не допускайте повреждения защитного чехла шарового шарнира.
-
Перед присоединением шарового шарнира удалите остатки смазки с резьбы и посадочной поверхности штифта шарового шарнира, с соединяющего отверстия шарового шарнира, с резьбы и контактной поверхности корончатой гайки.
-
Вначале затяните корончатую гайку до нижнего предела момента затяжки, затем доверните ее только до совпадения прорези с отверстием в шаровом пальце. Не добивайтесь совпадения прорези с отверстием ослаблением гайки.
-
Перед установкой колеса очистите привалочную поверхность тормозного диска и внутреннюю поверхность отверстия колесного диска.
-
-
|
14 x 1.5 mm
88 N·m
(9.0 kgf·m)
Заменить.
12 x 1.25 mm
64 N·m
(6.5 kgf·m)
Заменить.
A
}
|
|
Замена втулки совместимости
-
Снимите нижний рычаг.
-

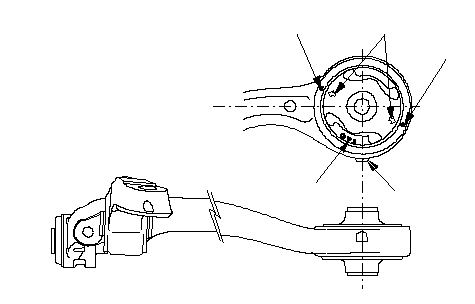

Отметьте центрирующие отметки (А) в нижней части нижнего рычага рядом с отметками (В) на совместительной втулке.
ПРИМЕЧАНИЕ: У совместительной втулки определенное положение установки. Поверните нижний рычаг так, чтобы нижняя часть оказалась сверху. Поместите идентификационную отметку втулки (С) лицевой стороной вверх и рядом с вырезом (D) на нижнем рычаге. Затем совместите отметки втулки и нижнего рычага.

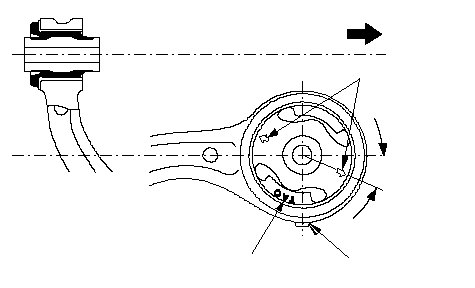

Если отметки исчезли, совместите угол (Е) между нижним рычагом и втулкой, как показано.
|
Совмещение положения отметок
A
B
A
C
D
}
Совмещение угла (ссылка)
ПЕРЕДНИЙ
B
E
23 °15 ′±3 °
C
D
}
|
-

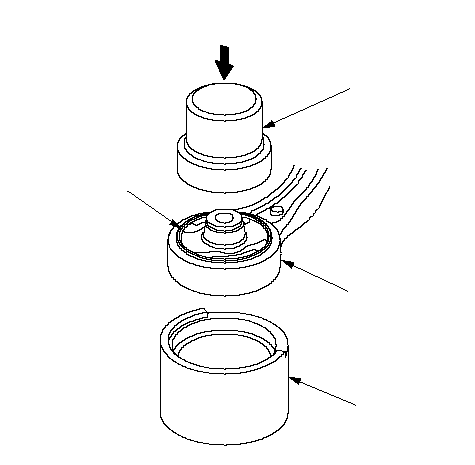

Выдавите совместительную втулку (А) при помощи оправы для втулок, набор для втулки (см. Приложение А) и гидравлического пресса, и снимите ее с нижнего рычага (В).
ПРИМЕЧАНИЕ: Будьте осторожны, нажимая на втулку, не повредите внутреннюю часть отверстия втулки на нижнем рычаге.
|
Нажать
A
B
070AF-TA00220
(приспособление A)
070AF-TA00100
}
|
-

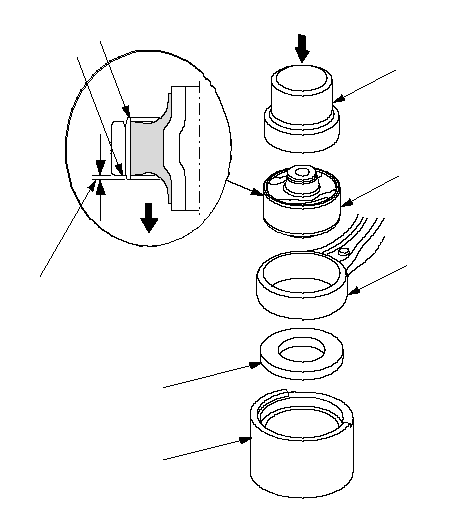

Очистите контактные поверхности новой втулки (А) и нижнего рычага (В).
-
Проверьте направление установки втулки, совместите отметки втулки с отметками нижнего рычага, затем вдавите втулку в нижний рычаг при помощи оправки для втулки и набора инструментов для втулки (приложения А и В) и гидравлического пресса.
ПРИМЕЧАНИЕ:
-
Установите нижний рычаг.
|
Нажать
070AF-TA00100
A
B
070AF-TA00220
(приспособление В)
070AF-TA00220
(приспособление A)
ВЕРХНЯЯ ЧАСТЬ
АВТОМОБИЛЯ
C
2±0.5 mm
E
D
}
|
