Опора рейки

А. ПЕРЕД СБОРКОЙ СМАЗАТЬ ЛИТИЕВОЙ КОНСИСТЕНТНОЙ СМАЗКОЙ

14. ПЛУНЖЕР
15. УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
16. КОНТРГАЙКА
17. РЕГУЛИРОВОЧНАЯ ПРОБКА
18. ПРУЖИНА
55. КАРТЕР

Отрегулировать

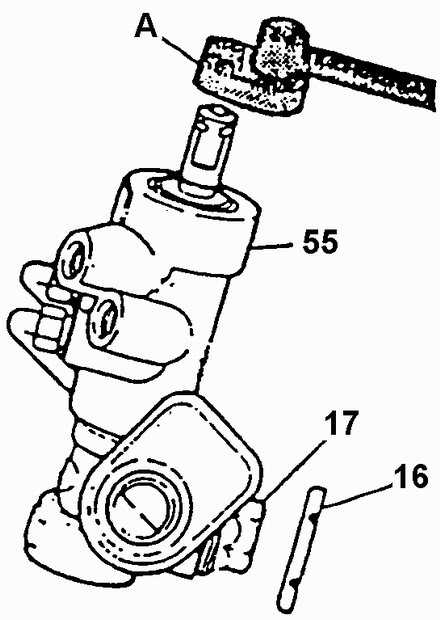

Регулировка предварительного натяга пружины плунжера рейки

А. 15-ММ ГОЛОВКА

16. КОНТРГАЙКА
17. РЕГУЛИРОВОЧНАЯ ПРОБКА
55. КАРТЕР

1. Ослабить контргайку 16 и завернуть по часовой стрелке пробку 17 до упора в картер. Затем отвернуть пробку на 30–40 градусов.

2. Регулировка производится при вывешенных передних колесах в нейтральном положении рулевого колеса. После регулировки необходимо проверить стабилизацию управляемых колес (самовозврат в нейтральное положение).

3. Завернуть контргайку 16. Удерживая пробку в неподвижном положении, затянуть контргайку моментом 70 Нм.
