Замена блока педали сцепления
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
ПРИМЕЧАНИЕ: Без круиз-контроля: Регулировочный болт устанавливается на место датчика положения педали сцепления.
-

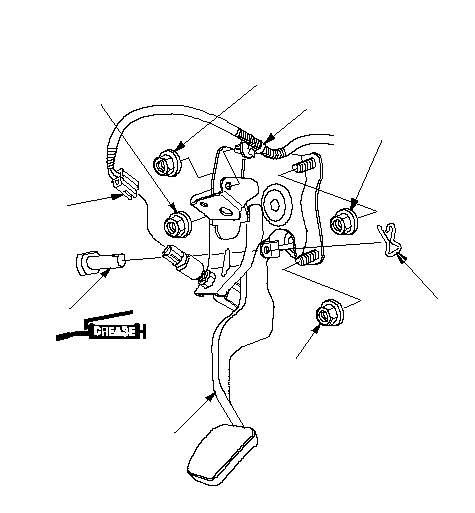

Отсоедините разъем датчика положения педали сцепления (А). Снимите фиксатор жгута проводов (В).
-
Удалите стопорный штифт (С), и выньте ось педали (D) из вилки.
-
Вывинтите крепежные гайки (Е) главного цилиндра и крепежные гайки педали сцепления (F).
-
Снимите педаль сцепления в сборе (G).
-
Снимите датчик положения педали сцепления (H).
|
A
D
E
B
C
F
G
H
F
E
}
|
-

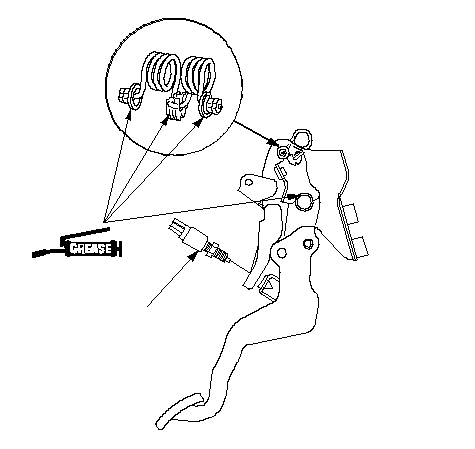

Установите датчик положения педали сцепления (А).
|
(Многофункциональный)
A
}
|
-

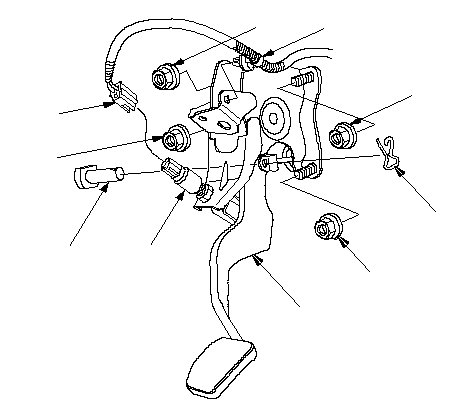

Установите педаль сцепления в сборе (А).
-
Заверните гайки крепления педали (В) и гайки крепления главного цилиндра привода сцепления (С).
-
Нанесите многофункциональную смазку на ось педали (D), вставьте ее в вилку и установите фиксирующий штифт (E).
-
Установите зажим жгута проводов (F). Подсоедините разъем датчика положения педали сцепления (G).
-
-
Проверьте работу сцепления.
|
E
F
G
D
B
8 x 1.25 mm
13 N·m
(1.3 kgf·m)
B
8 x 1.25 mm
13 N·m
(1.3 kgf·m)
C
8 x 1.25 mm
13 N·m
(1.3 kgf·m)
C
8 x 1.25 mm
13 N·m
(1.3 kgf·m)
A
}
|
