Поиск неисправностей по кодам (DTC): P2135

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

DTC P2135:

Неправильная корреляция напряжения датчиков положения дроссельной заслонки (ТР) А и В

Не опускайте пальцы в установленный на свое место корпус дроссельной заслонки в момент включения зажигания в положение ON (II), или когда зажигание уже включено в положение ON (II). Вы сильно повредите пальцы, если дроссельная заслонка будет приведена в действие.

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Проведите тест ETCS TEST в меню INSPECTION MENU при помощи диагностической системы HDS.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P2135?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм на корпусе дроссельной заслонки и компьютере ECM/PCM.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините патрубок подвода воздуха от корпуса дроссельной заслонки.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Визуально проверьте работу дроссельной заслонки.

Двигается ли клапан временно в полностью закрытое положение?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Перейдите к Этап 10 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.

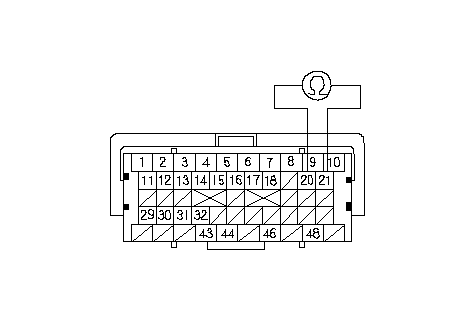

Проверьте неразрывность соединения между клеммами C20 и C21 разъема компьютера ЕСМ/РСМ.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 14 .
НЕТ	-	Перейдите к Этап 23 .

Отсоедините 6-контактный разъем корпуса дроссельной заслонки.

Проверьте неразрывность соединения между клеммами C20 и C21 разъема компьютера ЕСМ/РСМ.

Непрерывно ли соединение?

ДА	-	Устраните замыкание проводов между блоком ECM/PCM C20 (TPSA линия) и C21(TPSB линия), затем перейдите к Этап 18 .
НЕТ	-	Перейдите к Этап 16 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Замените корпус дроссельной заслонки.

Заново подсоедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.

Выполните процедуру программирования блока ECM/PCM в режиме холостого хода.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P2135?

ДА	-	Проверьте контакт или надежность крепления клемм в корпусе дроссельной заслонки и компьютере ECM/PCM, затем перейдите к Этап 1 .
НЕТ	-	Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■

Заново подсоедините все разъемы.

Обновите программное обеспечение блока ЕСМ/РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок ЕСМ/РСМ. .

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P2135?

ДА	-	Проверьте контакт или надежность крепления клемм на корпусе дроссельной заслонки и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
