    • Удаление/Установка корпуса дроссельной заслонки

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Не опускайте пальцы в установленный на свое место корпус дроссельной заслонки в момент включения зажигания в положение ON (II), или когда зажигание уже включено в положение ON (II). Вы сильно повредите пальцы, если дроссельная заслонка будет приведена в действие.

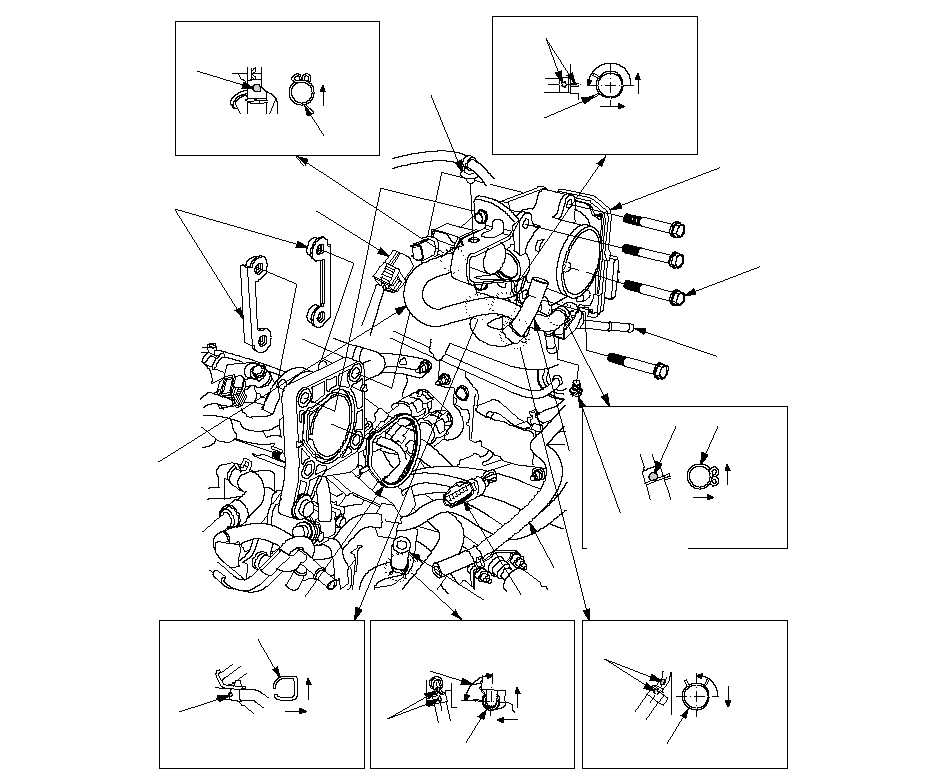

    1. Снимите хомут жгута проводов (А).
    1. Отсоедините разъем корпуса дроссельной заслонки (B) и разъем клапана продувки бачка абсорбера EVAP (C).
    1. Отсоедините и заткните шланги перепуска охлаждающей жидкости (D), шланг продувки бачка (Е).
    1. Снимите корпус дроссельной заслонки (F).
    1. Снимите шланг продувки (G), шланг перепуска охлаждающей жидкости и шланг продувки с корпуса дроссельной заслонки.
    1. Установите детали в последовательности, обратной снятию, с новой прокладкой (Н), а затем залейте в радиатор охлаждающую жидкость.
      ПРИМЕЧАНИЕ:
      • Если заменяется или чистится корпус дроссельной заслонки, перейдите к Этап 8 .
      • Если корпус дроссельной заслонки не заменялся или не чистился, процедура завершена.
      • Будьте осторожны. Не повредите пластины (I).
      • Совместите метки (J) на шланге и корпусе дроссельной заслонки как показано, затем вставьте шланг. Убедитесь, что фиксатор расположен (К), как показано на рисунке.
      • Совместите метки (L) на шланге как показано, затем вставьте шланг. Убедитесь, что фиксатор (М) расположен, как показано на рисунке.
    1. Присоединить HDS к разъему информационной связи DLC (А), расположенному со стороны водителя под панелью управления.
    1. Включите зажигание, повернув ключ в положение "ON" (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проведите тест ETCS TEST в меню INSPECTION MENU при помощи диагностической системы HDS.
    1. Выберите TP POSITION CHECK и сотрите изученное значение положения дроссельной заслони (ТР).
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Поверните замок зажигания в положение ON (II) и подождите 2 секунды, не нажимая педаль акселератора.
