    • Поиск неисправностей по кодам (DTC): P0223

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    DTC P0223:
     Высокое напряжение в цепи датчика В положения дроссельной заслонки (ТР)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Проверьте датчик TP SENSOR В в меню DATA LIST при помощи диагностической системы HDS.
    Напряжение равно приблизительно 4,8 В или выше?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм на корпусе дроссельной заслонки и компьютере ECM/PCM.■
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Высвечиваются ли коды неисправности P0123 и P0223 одновременно?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Перейдите к Этап 5 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6-контактный разъем корпуса дроссельной заслонки.
    1. Включите зажигание, повернув ключ в положение ON (II).

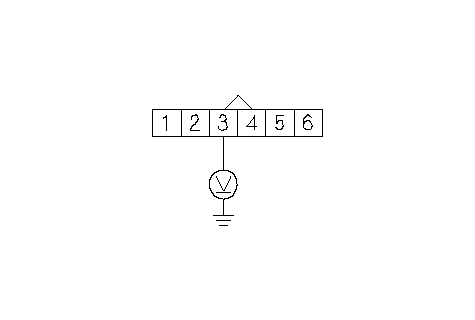

    1. Измерьте напряжение между клеммой № 3 6Р разъема корпуса дроссельной заслонки и "массой" кузова.
    Напряжение примерно равно 5 В?
    ДА -
    Перейдите к Этап 18 .
    НЕТ -
    Перейдите к Этап 9 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.

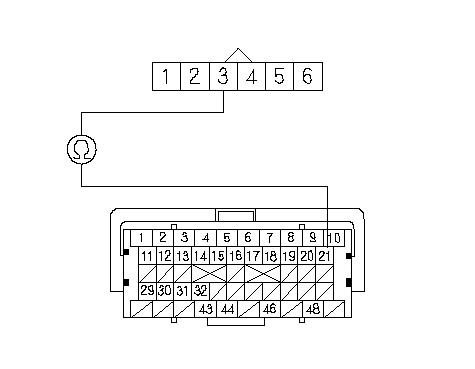

    1. Проверьте неразрывность соединения между клеммой C21 разъема компьютера ЕСМ/РСМ и клеммой № 3 6Р разъема корпуса дроссельной заслонки.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 25 .
    НЕТ -
    Устраните разрыв провода между корпусом дроссельной заслонки и компьютером ECM/PCM (клеммой C21), затем перейдите к Этап 20 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6-контактный разъем корпуса дроссельной заслонки.
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.

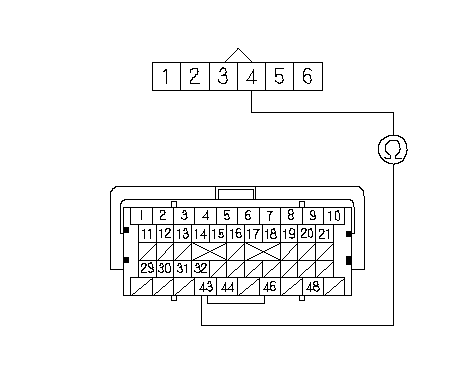

    1. Проверьте неразрывность соединения между клеммой C43 разъема компьютера ЕСМ/РСМ и клеммой № 4 6Р разъема корпуса дроссельной заслонки.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 25 .
    НЕТ -
    Устраните разрыв провода между корпусом дроссельной заслонки и компьютером ECM/PCM (клеммой C43), затем перейдите к Этап 20 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0223?
    ДА -
    Проверьте контакт или надежность крепления клемм в корпусе дроссельной заслонки и компьютере ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Заново подсоедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0223?
    ДА -
    Проверьте качество контакта и надежность крепления клемм датчика В TP и блока ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем проведите повторную проверку. Если модуль ECM/PCM был заменен, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
