    • Поиск неисправностей по кодам (DTC): P0138

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    DTC P0138:
     Высокое напряжение в цепи вторичного датчика HO2S (датчика 2)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель и дайте ему поработать без нагрузки (в режиме P или N АКП, МКПна нейтрали) до включения вентилятора охлаждения радиатора.
    1. Проверьте HO2S S2 в списке данных DATA LIST при помощи диагностической системы HDS.
    Напряжение равно 1,27 В или выше?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или надежность крепления клемм во вторичном кислородном датчике (HO2S) (датчике 2) и компьютере ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 4Р разъем датчика HO2S (датчика 2).

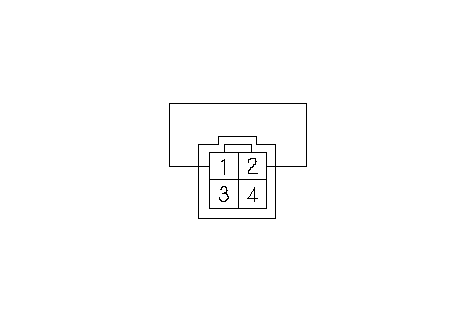

    1. Соедините проводом-перемычкой клеммы № 1 и № 2 4Р разъема вторичного датчика HO2S (датчика 2).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте HO2S S2 в списке данных DATA LIST при помощи диагностической системы HDS.
    Напряжение равно 1,27 В или выше?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Перейдите к Этап 20 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снимите провод-перемычку с 4Р разъема вторичного датчика HO2S (датчика 2).

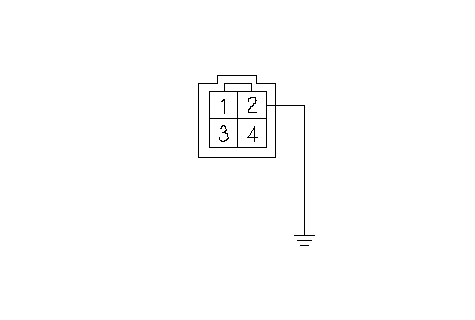

    1. Соедините клемму № 2 4Р разъема датчика HO2S (датчика 2) с "массой" кузова с помощью провода-перемычки.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте HO2S S2 в списке данных DATA LIST при помощи диагностической системы HDS.
    Напряжение равно 1,27 В или выше?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    Устраните разрыв в проводе между компьютером ECM/PCM (клеммой B34) и вторичным датчиком HO2S (датчиком 2), затем перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем В (49P) блока управления ЕСМ/РСМ.

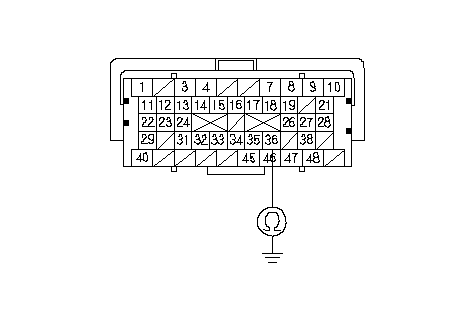

    1. Проверьте неразрывность провода между клеммой B36 разъема блока ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 30 .
    НЕТ -
    Устраните разрыв в проводе между компьютером ECM/PCM (клеммой B36) и вторичным датчиком HO2S (датчиком 2), затем перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
    1. Запустите двигатель и дайте ему поработать без нагрузки (в режиме P или N АКП, МКПна нейтрали) до включения вентилятора охлаждения радиатора.
    1. Выполните пробную поездку при следующих условиях:
      • Температура охлаждающей жидкости двигателя (датчик 1 ECT) выше 70 °C
      • АКП в режиме D (МКП на 4-й передаче)
      • Частота вращения вала двигателя в диапазоне 1500-3000 об./мин. (мин -1 )
      • Двигайтесь 1 минуту или более
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0138?
    ДА -
    Проверьте качество контакта или надежность крепления клемм во вторичном датчике HO2S (датчике 2) и блоке ECM/PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 29 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0138 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 28 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED, проверьте качество контакта и надежность крепления клемм во вторичном датчике HO2S (датчик 2) и в блоке ECM/PCM, затем перейдите к Этап 1 . Если на экране высвечивается EXECUTING (выполняется), продолжайте движение до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к Этап 26 .
    1. Заново подсоедините все разъемы.
    1. Запустите двигатель и дайте ему поработать без нагрузки (в режиме P или N АКП, МКПна нейтрали) до включения вентилятора охлаждения радиатора.
    1. Выполните пробную поездку при следующих условиях:
      • Температура охлаждающей жидкости двигателя (датчик 1 ECT) выше 70 °C
      • АКП в режиме D (МКП на 4-й передаче)
      • Частота вращения вала двигателя в диапазоне 1500-3000 об./мин. (мин -1 )
      • Двигайтесь 1 минуту или более
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0138?
    ДА -
    Проверьте качество контакта или ослабление крепления клемм во вторичном HO2S датчике (датчик 2) и компьютере ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 32 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 35 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0138 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    Высвечивается ли на экране PASSED (проверка пройдена)?
    ДА -
    Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен, замените изначально установленный блок ECM/PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 34 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается FAILED (проверка завершилась неудачно), проверьте качество контакта и крепления клемм во вторичном HO2S датчике (датчик 2) и в блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM, замените блок ECM/PCM на заведомо исправный, затем перейдите к Этап 32 . Если модуль ECM/РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается EXECUTING (выполняется), продолжайте движение до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к Этап 30 .
