Снятие/установка переднего сиденья
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
При использовании отвертки с плоским жалом для поднятия деталей, необходимо обмотать ее изоляционной лентой, чтобы предотвратить повреждения.
-
Будьте внимательны, чтобы не поцарапать кузов и не порвать обивки сиденья.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
Поднимите рулевое колесо до упора вверх и вдавите его до упора.
-

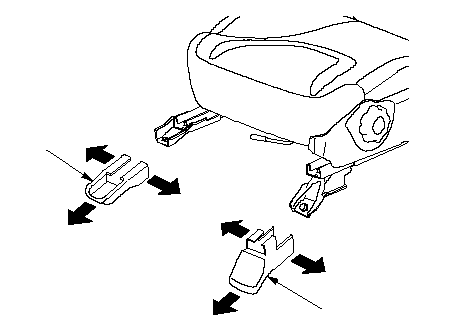

Подвиньте переднее сиденье вперед до упора, затем снимите торцевые крышки задних внутренних полозьев сиденья (А), торцевые крышки задних наружных полозьев сиденья (В) с задней части обеих полозьев сиденья.
|
Сиденье водителя
B
A
}
Сиденье пассажира
B
A
}
|
-

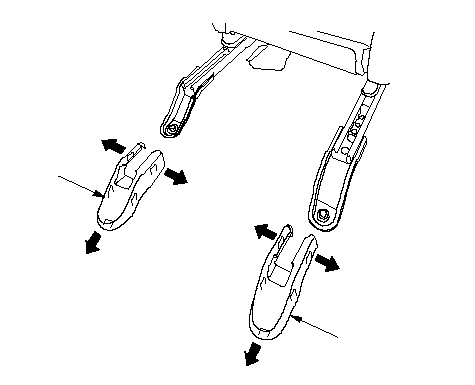

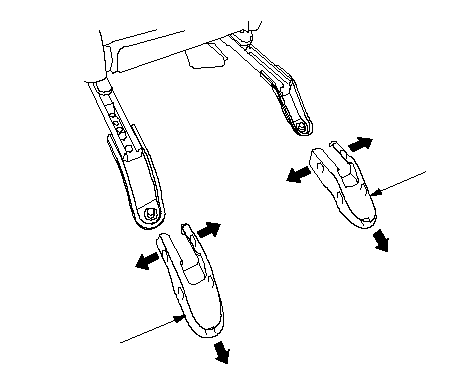

Подвиньте переднее сиденье назад до упора, затем снимите торцевые крышки передних внутренних полозьев сиденья (А), торцевые крышки передних наружных полозьев сиденья (В) с передней части полозьев сиденья водителя.
-
Подвиньте сидение назад примерно наполовину, чтобы добраться до крепежных болтов сидения. При снятии сиденья с ручной регулировкой высоты полностью поднимите его.
|
Сиденье водителя
B
A
}
Сиденье пассажира
B
A
}
|
-

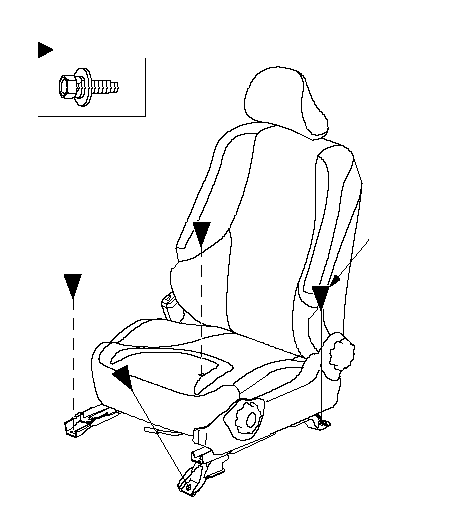

Выверните болты.
-
|
Расположения фиксаторов
: Болт, 4
10 x 1.25 mm
}
|
-

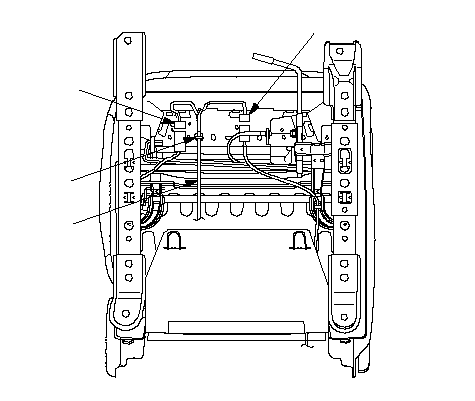

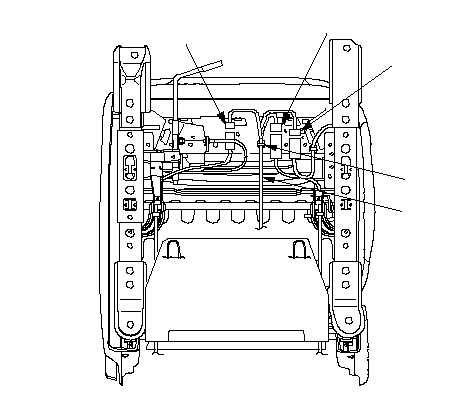

Поднимите переднее сиденье, затем отсоедините зажим (А) жгута проводов пола (В), и отсоедините разъем датчиков замков ремней безопасности (С) и разъем боковых подушек безопасности (D) (для некоторых моделей). На сиденье пассажира отсоедините разъем блока OPDS (Е) (для некоторых моделей).
-
Снимите подголовник.
-
С помощью ассистента аккуратно выньте переднее сидение через открытую дверь.
|
Сиденье водителя
A
B
C
D
}
Сиденье пассажира
A
B
C
D
E
}
|
-
Установите заднее сиденье в обратном порядке. При этом обратите внимание на следующее:
-
Затяните болты сиденья до указанного момента в следующей последовательности: Отодвиньте сиденье до конца назад и затяните (1) и (2)подвиньте вперед и затяните (3) и (4). На рисунке показано сиденье водителя модели с ЛРК; сиденье пассажира на модели с ЛРК симметрично.
-
Убедитесь, что каждый разъем прикреплен правильно.
-
Сначала затяните болты рукой, затем затяните их динамометрическим ключом с указанным моментом.
-
-
Проверьте, не появились ли во время ремонта коды неисправности DTC, и сотрите их.
|
Расположения фиксаторов
: Болт, 4
10 x 1.25 mm
34 N·m
(3.5 kgf·m)
(1)
(2)
(3)
(4)
}
|
