Перечень расположения элементов системы PGM-FI

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ
МОДУЛЬ (ЕСМ)/
УПРАВЛЕНИЕ СИЛОВЫМ
АГРЕГАТОМ
МОДУЛЬ (PCM)
Общие инструкции
Информация,
Замена,
Обновление,
Замена,

ТЕМПЕРАТУРА
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT)
ДАТЧИК 2
Замена,

КАТУШКИ ЗАЖИГАНИЯ

ДАТЧИК МАССЫ ВОЗДУШНОГО
ПОТОКА (MAF)/
ДАТЧИК ТЕМПЕРАТУРЫ
ВОЗДУХА НА ВПУСКЕ
ДАТЧИК (IAT)
Замена,

ВТОРИЧНЫЙ ВАЛ (ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ (АКП)

ТЕМПЕРАТУРА
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)
ДАТЧИК 1
Замена,

ВТОРИЧНЫЙ ВАЛ (ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ ДВИЖЕНИЯ (МКП)
Замена,

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP)
Замена,

ДАТЧИК
ДАВЛЕНИЯ МАСЛА

ИНЖЕКТОРЫ
Проверка,
Замена,

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
Замена,

АБСОЛЮТНОЕ ДАВЛЕНИЕ ВО ВПУСКНОМ КОЛЛЕКТОРЕ
ДАТЧИК ДАВЛЕНИЯ (MAP)
Замена,

ДАТЧИК ДЕТОНАЦИИ
Замена,

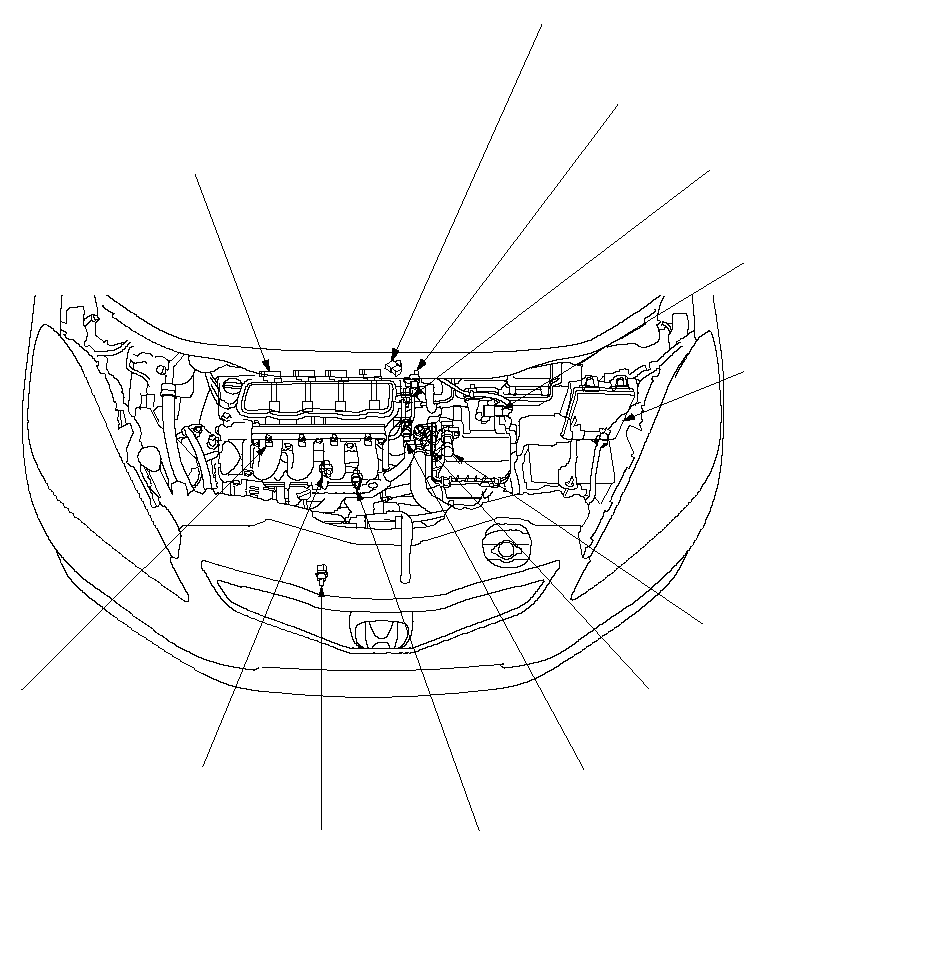

*: На рисунке показана модель автомобиля с ПРК.

}

ОТНОШЕНИЕ МАССЫ
ВОЗДУХА К МАССЕ ТОПЛИВА (А/F)
ДАТЧИК (ДАТЧИК 1)
Замена,

}

ВТОРИЧНЫЙ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ
ДАТЧИК
(ВТОРИЧНЫЙ ДАТЧИК HO2S) (ДАТЧИК 2)
Замена,

}

РЕЛЕ ДАТЧИКА A/F

РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ 1 СИСТЕМЫ
PGM-FI

ГЛАВНОЕ РЕЛЕ 2 СИСТЕМЫ PGM-FI

ДЕТЕКТОР ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ (ELD)
Замена,

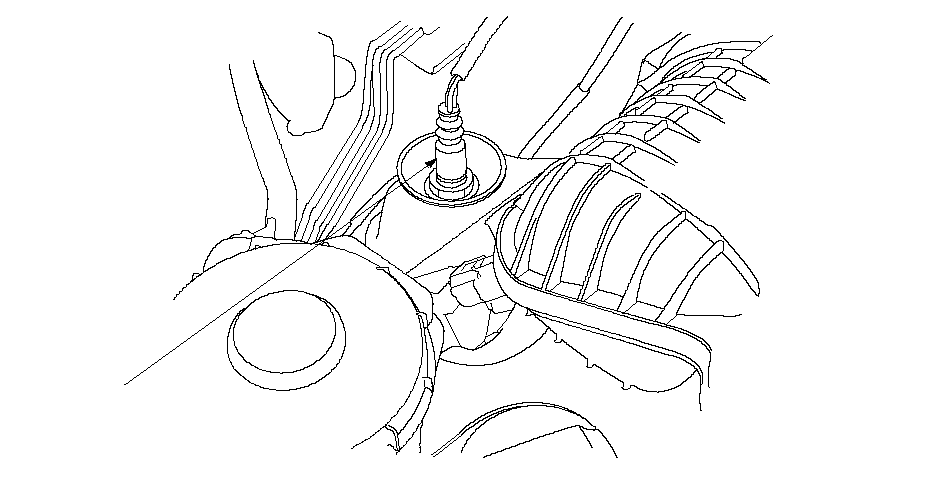

*: На рисунке показана модель автомобиля с ПРК.

}
