Осмотр вала и коромысла головки блока цилиндров
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-
-
-

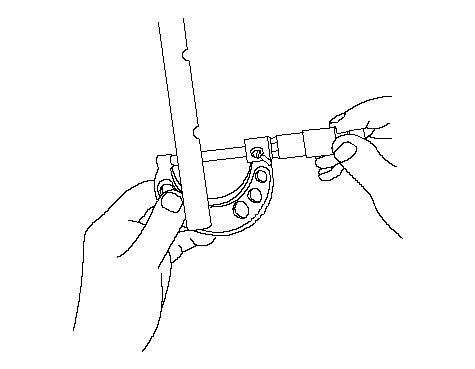

Измерьте диаметр вала в месте расположения первого коромысла.
|
}
|
-
Установите на ноль стрелочный индикатор (А) на диаметре вала.
|
A
}
|
-

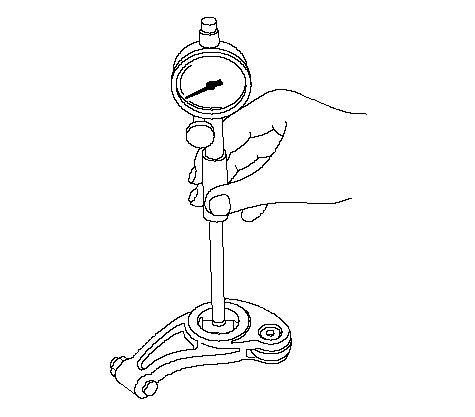

Измерьте внутренний диаметр вала и проверьте его овальность.
Зазор между коромыслом и валом коромысел
|
Двигатель L15A7:
|
|
Впускной клапан:
|
|
Стандартный (новый):
|
0,017−0,048 мм
|
|
Рабочий предел:
|
0,08 мм
|
|
Выпускной клапан:
|
|
Стандартный (новый):
|
0,019−0,050 мм
|
|
Рабочий предел:
|
0,08 мм
|
|
Впускной клапан:
|
|
Стандартный (новый):
|
0,019−0,050 мм
|
|
Рабочий предел:
|
0,08 мм
|
|
Выпускной клапан:
|
|
Стандартный (новый):
|
0,019−0,050 мм
|
|
Рабочий предел:
|
0,08 мм
|
-
Повторите данную операцию для всех коромысел и вала коромысел. Если зазор выходит за пределы допустимого диапазона, замените вал коромысел и все коромысла, диаметр которых выходит за заданный предел. Если необходимо заменить одно из коромысел VTEC, замените все коромысла в сборе.
|
}
|
|
Коромысла VTEC
-

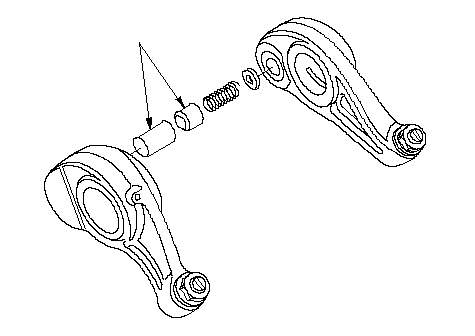

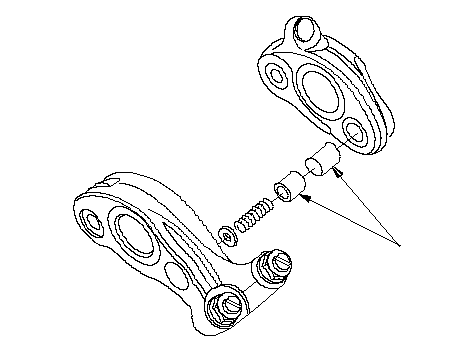

Проверьте состояние поршней коромысел (В). Протолкните их вручную. Если они не перемещается свободно, замените весь узел коромысел.
ПРИМЕЧАНИЕ:
-
-
|
Двигатель L15A7
A
}
Двигатель L13Z1
A
}
|
