Снятие блока коромысел головки блока цилиндров
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-
-
Отпустите регулировочные винты коромысел (А).
|
Двигатель L15A7
A
A
}
Двигатель L13Z1
A
A
}
|
-
Последовательно отверните крепежные болты вала коромысел, на два оборота каждый, в указанной ниже последовательности.
ПРИМЕЧАНИЕ: Двигатель L13Z1: Свяжите коромысла впускных клапанов резиновыми лентами (А), чтобы они хранились в виде одного комплекта деталей.
|
Двигатель L15A7
(7)
(5)
(2)
(6)
(4)
(3)
(8)
(9)
(10)
(11)
(1)
}
Двигатель L13Z1
(7)
(5)
(2)
(6)
(4)
(3)
(8)
(9)
(10)
(11)
(1)
A
A
A
A
}
|
-

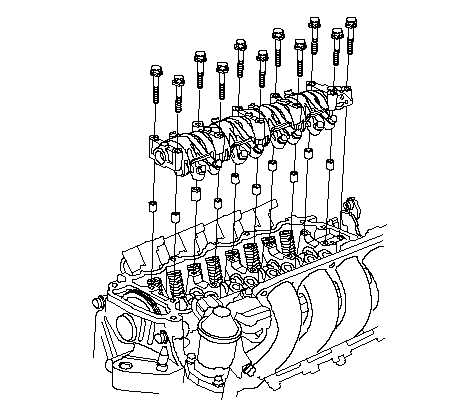

Выверните крепежные болты вала коромысел, затем снимите блок коромысел (А).
|
Двигатель L15A7
}
Двигатель L13Z1
}
|
