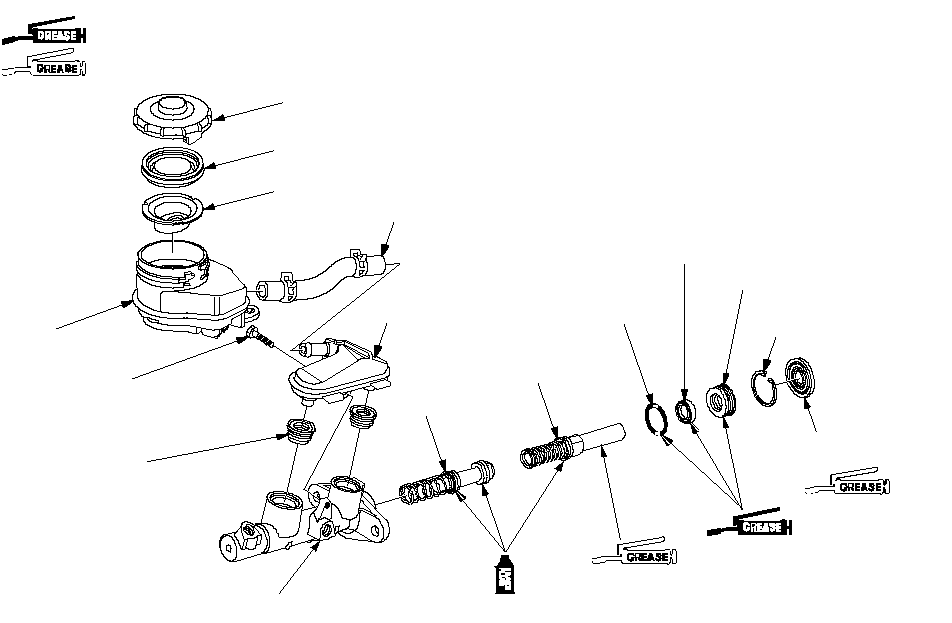

    • Сборка главного тормозного цилиндра

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    ПРИМЕЧАНИЕ:
    • Промойте все детали тормозной жидкостью и продуйте сжатым воздухом; также продуйте сжатым воздухом все каналы.
    • Перед повторной сборкой проверьте, все ли детали очищены от загрязнений.
    • Если требуется, замените детали на новые.
    • Используйте только специальную тормозную жидкость Genuine DOT 3 или DOT 4 Honda Brake Fluid. Использование другой тормозной жидкости, не предназначенной для автомобилей Honda, может вызвать коррозию элементов и сократить срок службы системы.
    • Замените главный цилиндр, если внутренние стенки цилиндра повреждены или изношены. Внутренние стенки цилиндра не подлежат хонингованию или отделочной обработке.
    • Смажьте все манжеты поршня, тавотницу и внутренние стенки главного тормозного цилиндра чистой тормозной жидкостью.
    • Используйте рекомендованную смазку из ремонтного комплекта главного цилиндра.
    • При нанесении силиконовой смазки не допускайте ее попадания на клеммы разъемов и выключатели. Не прикасайтесь к клеммам разъемов и выключателям руками в перчатках, на которых имеются остатки силиконовой смазки.
    • На рисунках показана модель с ПРК.
    1. Вставьте уплотнение бачка в канавку на крышку бачка.
    1. Установите сетчатый фильтр и крышку бачка в сборе на бачок.
    1. Смажьте манжеты (А) нового первичного поршня (В) чистой тормозной жидкостью, затем вставьте первичный поршень в главный цилиндр.

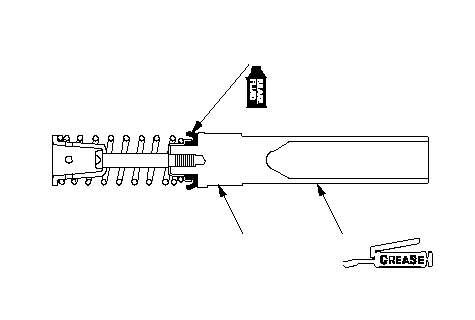

    1. Смажьте манжету (А) нового вторичного поршня (В) чистой тормозной жидкостью, затем нанесите силиконовую смазку на поршень (С).
    1. Нанесите резиновую смазку на новую направляющую поршня (A), новое уплотнительное кольцо (B) и новую дополнительную манжету (C).

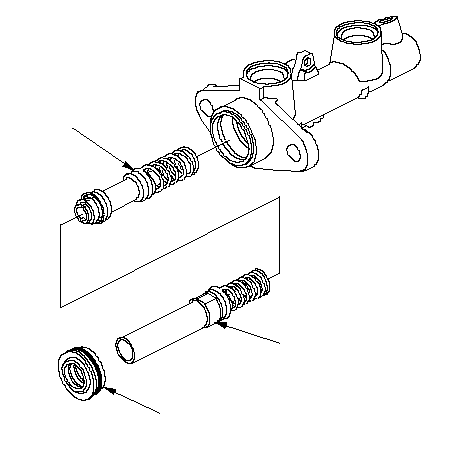

    1. Установите первичный поршень (А), вторичный поршень (В) и направляющую поршня (С) в главный цилиндр. Не перепутайте направление направляющей поршня.

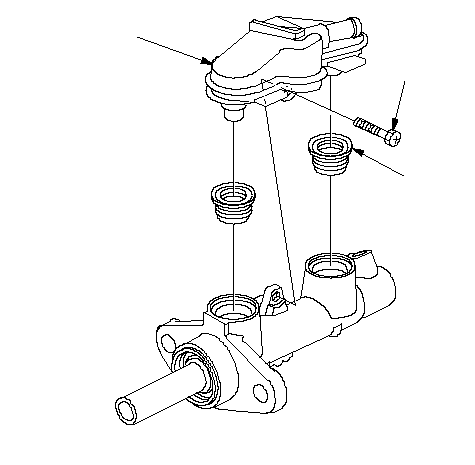

    1. Установите новые втулки (А) и дополнительный бачок (В) на главный цилиндр.

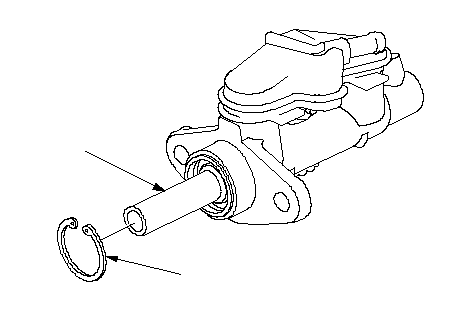

    1. Установите новое стопорное кольцо (А), вдавив вторичный поршень (В) внутрь. Во время установки стопорного кольца не поцарапайте поверхность вторичного поршня.

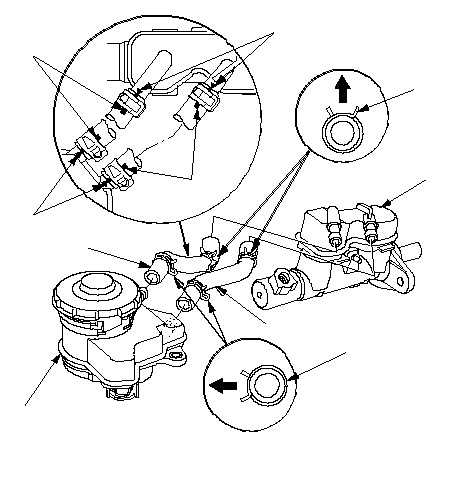

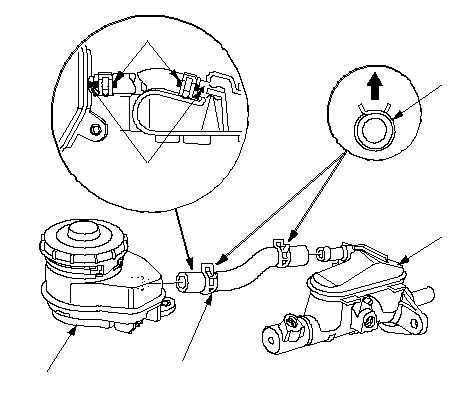

    1. Установите расширительный бачок (А) и шланг бачка (В) на дополнительный бачок (С).
      ПРИМЕЧАНИЕ:
      • Совместите метку ‘‘△'' (D) на бачке и дополнительном бачке с меткой (Е) на шланге.
      • Установите направление хомута (F).
    Модель ПРК
    Модель ЛРК
