    • Коды поиска неисправностей (DTC): B1170

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    DTC B1170:
     Модуль управления приборами потерял связь с блоком управления-модулятора ABS (сообщение ABS)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1170 отображается на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    Выведен ли на экран какой-либо код DTC?
    ДА -
    Перейдите к указанным кодам DTC, затем повторите проверку.■
    НЕТ -
    Перейдите к Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 32P разъем модуля управления приборами.
    1. Отсоедините 25Р разъем от электронного блока управления-модулятора АБС.

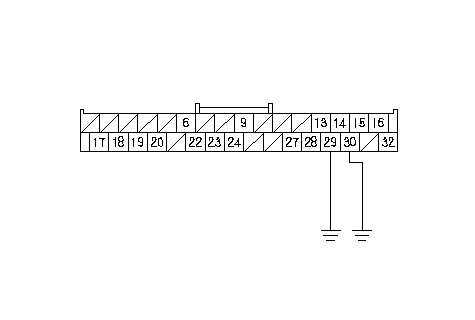

    1. Соедините клеммы № 29 и № 30 32P разъема модуля управления приборами с "массой" кузова при помощи провода-перемычки.

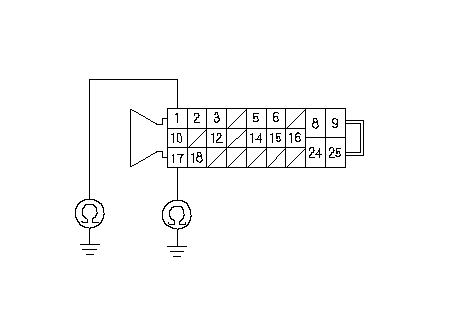

    1. Проверьте неразрывность цепи между клеммами № 1 и № 17 25P разъема блока управления-модулятора ABS и "массой" кузова по отдельности.
    Непрерывно ли соединение?
    ДА -
    Замените блок управления-модулятора ABS на заведомо исправный и повторите проверку. Если признак неисправности отсутствует, замените первоначально установленный блок управления-модулятора ABS. Если код DTC все еще присутствует, замените модуль управления приборами. ■
    НЕТ -
    Устраните разрыв в проводе.■
