Замена стекла и регулятора задней двери
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, не поцарапайте дверь и прилегающие детали.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
Снимите следующие детали:
-
-
-

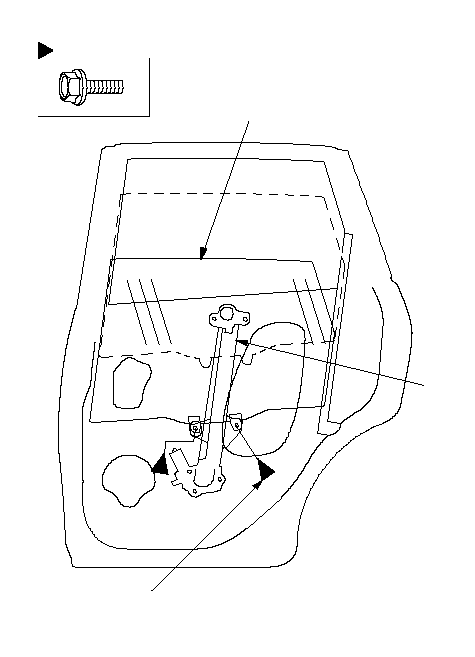

Аккуратно поднимите стекло (А), пока не увидите болты, и выверните эти болты. Отсоедините стекло от регулятора (В) и аккуратно опустите стекло.
ПРИМЕЧАНИЕ: Будьте осторожны, не уроните стекло внутрь двери.
|
A
B
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
Расположения фиксаторов
: Болт, 2
}
|
-

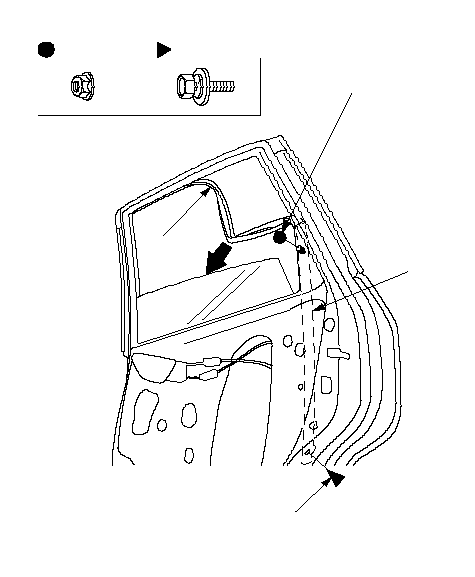

При необходимости отодвиньте желоб стекла (А). Ослабьте гайку и выкрутите болт, крепящий задний нижний желоб (В).
|
A
B
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
Расположения фиксаторов
: Гайка, 1
: Болт, 1
}
|
-
Снимите задний нижний желоб (А) со стекла (В).
|
-1.
|
Оттяните желоб вперед, затем снимите часть с гайкой (С) со стекла.
|
|
-2.
|
Поверните желоб, чтобы пропустить его через проем между панелью двери и задней скользящей рамой.
|
|
-3.
|
Поднимите желоб и снимите его.
|
|
A
B
C
(1)
(2)
(3)
}
|
-

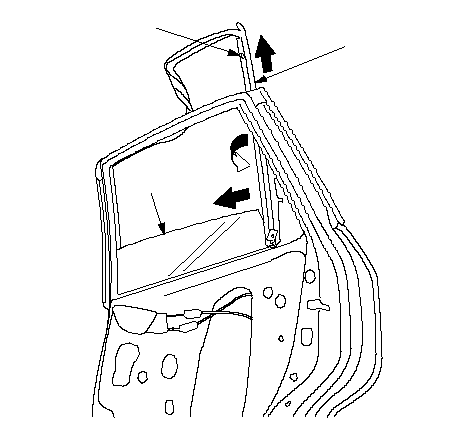

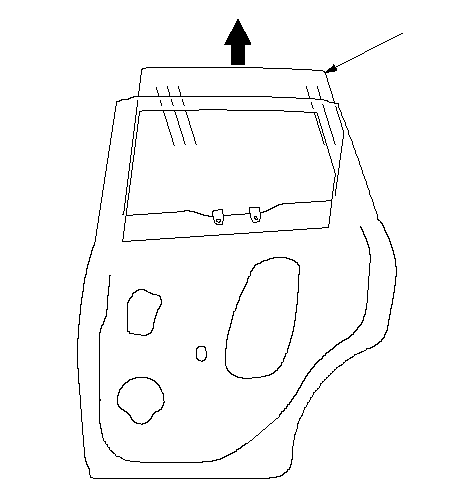

Аккуратно вытащите стекло (А) из рамы. Будьте осторожны, не уроните стекло внутрь двери.
|
A
}
|
-

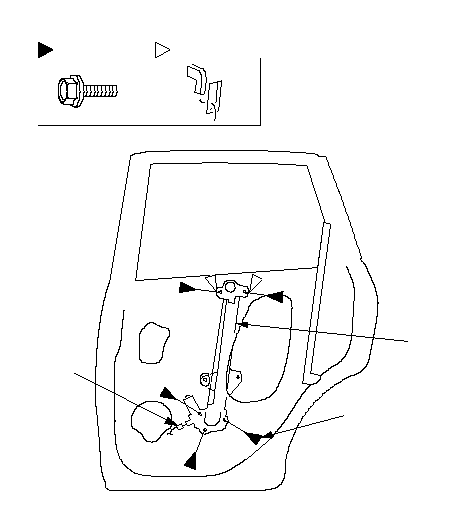

Отсоедините разъем (А) от регулятора (В) и снимите разъем.
-
Выкрутите болты, поднимите регулятор вверх, чтобы отсоединить крючки, затем снимите регулятор через отверстие в двери.
|
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
Расположения фиксаторов
: Болт, 5
: Крюк, 2
}
|
-

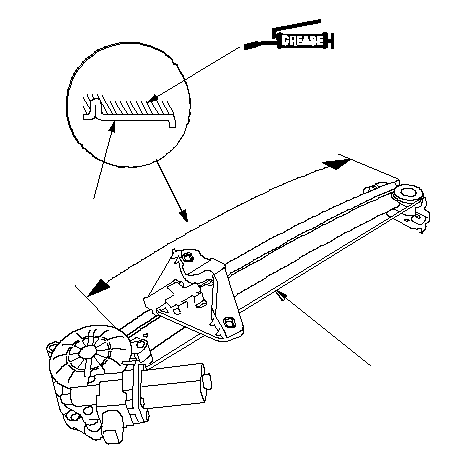

Нанесите универсальную смазку на все скользящие поверхности регулятора (А), указанные на рисунке.
-
Установите стекло и регулятор в порядке, обратном снятию, соблюдая следующее:
-
Поднимите и опустите стекло, чтобы увидеть, двигается ли оно свободно и без заедания.
-
Убедитесь, что между стеклом и желобом для стекла нет зазора, когда окно закрыто.
-
-
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
-
-
Выполните пробную поездку и обратите внимание на шум ветра и вибрацию.
-
Убедитесь, что электрические замки дверей и окна работают нормально.
|
A
A
}
|
