Поиск неисправностей в электродвигателе обогревателя

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

Поверните зажигание в положение ON (II) и выключатель вентилятора отопителя в положение ON.

Электродвигатель вентиляции салона вращается на всех заданных скоростях?

ДА	-	Перейдите к Этап 2 .
НЕТ	-	Перейдите к Этап 16 .

Выключите вентилятор отопителя.

Убедитесь, что зажигание включено в положение ON (II).

Электродвигатель вентиляции салона работает?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Перейдите к Этап 9 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините клемму 2Р разъема электродвигателя вентиляции салона.

Отсоедините клемму 4Р разъема резистора вентиляции салона.

Отсоедините 8P разъем выключателя вентилятора отопителя.

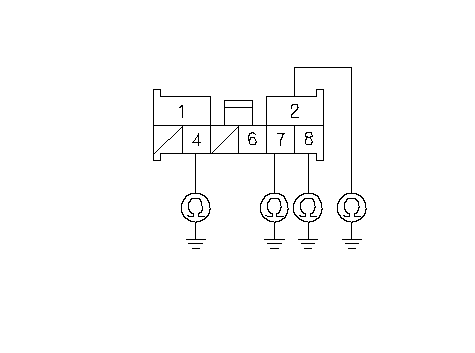

Проверьте неразрывность цепи между клеммами № 2, № 4, № 7 и № 8 8Р разъема выключателя вентилятора отопителя и "массой" кузова по отдельности.

Непрерывно ли соединение?

ДА	-	Устраните замыкание на "массу" кузова в цепи между электродвигателем вентиляции салона, резистором вентиляции салона и выключателем вентилятора отопителя.■
НЕТ	-	Замените выключатель вентилятора отопителя. ■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините клемму 4Р разъема резистора вентиляции салона.

Проверьте резистор вентиляции салона.

Резистор вентиляции салона исправен?

ДА	-	Перейдите к Этап 12 .
НЕТ	-	Замените резистор вентиляции салона.■

Подсоедините клемму 4Р разъема резистора вентиляции салона.

Отсоедините 8P разъем выключателя вентилятора отопителя.

Включите зажигание, повернув ключ в положение ON (II).

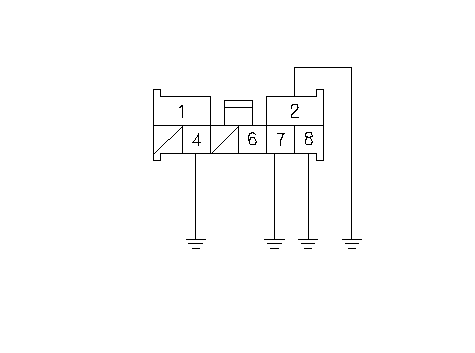

Заземлите каждую из клемм 8Р разъема выключателя вентилятора отопителя по отдельности, в следующем порядке: № 4, № 7, № 8 и № 2.

Электродвигатель вентиляции салона вращается с большой скоростью?

ДА	-	Замените выключатель вентилятора отопителя. ■
НЕТ	-	Устраните разрыв или причину чрезмерного сопротивления в соответствующих проводах между резистором вентиляции салона и выключателем вентилятора отопителя.■

Выключите вентилятор отопителя и зажигание (LOCK (0)).

Проверьте предохранитель № 57 (30 А) и предохранитель № 10 (7,5 А) в блоке реле и предохранителей под панелью приборов.

Предохранители исправны?

ДА	-	Перейдите к Этап 18 .
НЕТ	-	Замените предохранители и повторите проверку. Если предохранители снова перегорают, проверьте, нет ли замыкания в цепи предохранителей № 57 (30 А) и № 10 (7,5 A).■

Снимите реле электродвигателя вентиляции салона в блоке предохранителей и реле под панелью приборов, и проверьте его.

Исправно ли реле?

ДА	-	Перейдите к Этап 19 .
НЕТ	-	Замените реле электродвигателя вентиляции салона .■

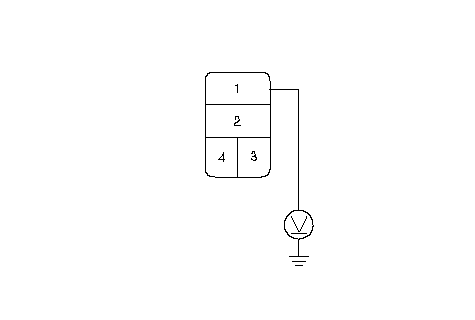

Измерьте напряжение между клеммой № 1 гнезда 4Р реле электродвигателя вентиляции салона и "массой" кузова.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 20 .
НЕТ	-	Замените блок реле и предохранителей под панелью приборов.■

Включите зажигание, повернув ключ в положение ON (II).

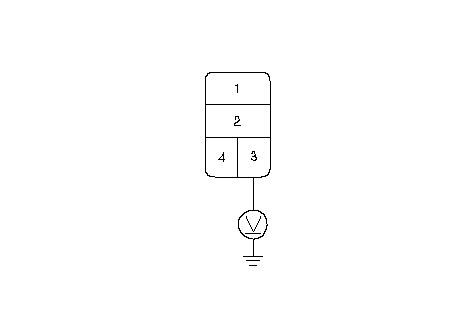

Измерьте напряжение между клеммой № 3 гнезда 4Р реле электродвигателя вентиляции салона и "массой" кузова.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 22 .
НЕТ	-	Замените блок реле и предохранителей под панелью приборов.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

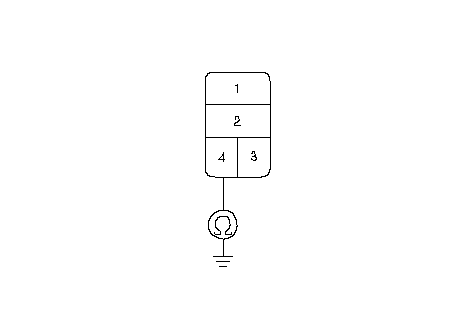

Проверьте непрерывность соединения между клеммой № 4 4Р гнезда реле электродвигателя вентиляции салона и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 24 .
НЕТ	-	Проверьте, имеется ли разрыв в проводе между реле электродвигателя вентиляции салона и "массой". Если провод исправен, проверьте надежность контакта с "массой" в точке G501. ■

Соедините проводом-перемычкой клемму № 2 разъема 2Р электродвигателя вентиляции салона с "массой" кузова.

Включите зажигание, повернув ключ в положение ON (II).

Электродвигатель вентиляции салона работает?

ДА	-	Перейдите к Этап 26 .
НЕТ	-	Перейдите к Этап 34 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините провод-перемычку.

Отсоедините 8P разъем выключателя вентилятора отопителя.

Проверьте выключатель вентилятора отопителя.

Исправен ли выключатель вентилятора отопителя?

ДА	-	Перейдите к Этап 30 .
НЕТ	-	Замените выключатель вентилятора отопителя. ■

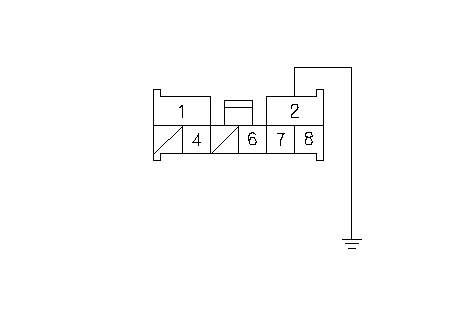

Соедините проводом-перемычкой клемму № 2 8Р разъема выключателя вентилятора отопителя с "массой" кузова.

Включите зажигание, повернув ключ в положение ON (II).

Электродвигатель вентиляции салона работает?

ДА	-	Перейдите к Этап 32 .
НЕТ	-	Устраните разрыв в проводе между электродвигателем вентиляции салона и выключателем вентилятора отопителя.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

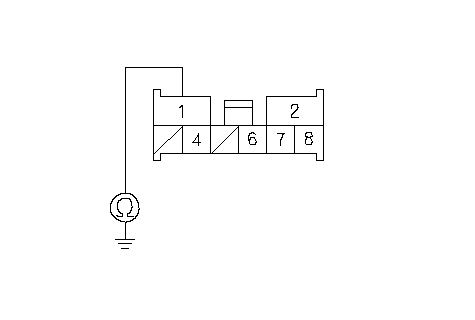

Проверьте неразрывность соединения между клеммой № 1 8Р разъема выключателя вентилятора отопителя и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Замените выключатель вентилятора отопителя. ■
НЕТ	-	Ликвидируйте разрыв в проводе между выключателем вентилятора отопителя и "массой" кузова. Если провод исправен, проверьте надежность контакта с "массой" в точке G502. ■

Отсоедините провод-перемычку.

Отсоедините клемму 2Р разъема электродвигателя вентиляции салона.

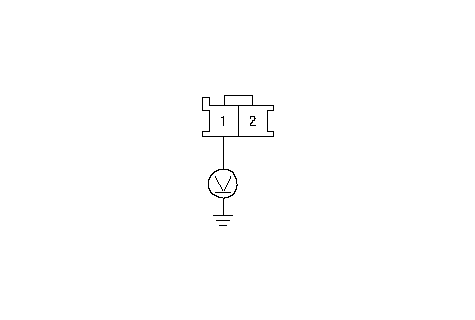

Измерьте напряжение между клеммой № 1 разъема 2Р электродвигателя вентиляции салона и "массой" кузова.

Есть ли напряжение аккумулятора?

ДА	-	Замените электродвигатель вентиляции салона.■
НЕТ	-	Проверьте, нет ли разрыва в цепи между реле электродвигателя вентиляции салона и электродвигателем вентиляции салона.■
