    • Поиск неисправностей в цепях силового провода и "массы" управления HVAC

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    1. Проверьте предохранитель № 10 (7,5 А) в блоке реле/предохранителей под панелью приборов.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Замените предохранитель и заново проверьте систему. Если предохранитель перегорает снова, проверьте, нет ли замыкания в цепи предохранителя № 10 (7,5 A).■
    1. Отсоедините 12Р разъем блока управления HVAC.
    1. Включите зажигание, повернув ключ в положение ON (II).

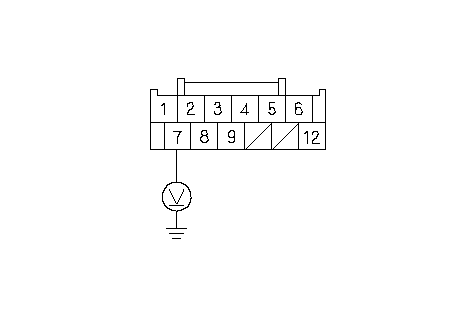

    1. Проверьте напряжение между клеммой № 7 12Р разъема блока управления HVAC и "массой".
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Устраните разрыв в проводе между предохранителем № 10 (7,5 А), расположенным в блоке предохранителей/реле под панелью управления, и блоком управления HVAC.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

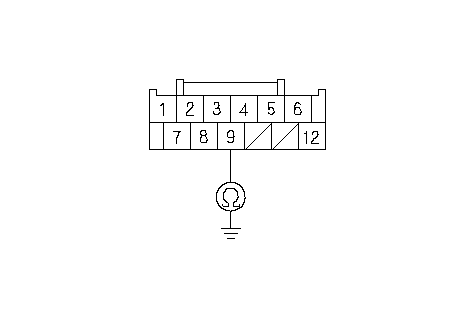

    1. Проверьте неразрыность соединения между клеммой № 9 12Р разъема блока управления HVAC и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Проверьте состояние контактов и соединений 12Р разъема блока управления HVAC. Если все соединения в порядке, замените блок управления HVAC заведомо исправным и проведите повторную проверку.■
    НЕТ -
    Устраните разрыв в проводе между блоком HVAC и "массой". Если провод исправен, проверьте надежность контакта с "массой" в точке G502. ■
