    • Поиск неисправностей по кодам DTC: B2969

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    DTC B2969:
     Блок климат-контроля потерял связь с блоком MICU (сообщение WIPSW)
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте, появились ли на экране коды неисправности (DTC).
    Код DTC B2969 имеется на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Временная неисправность, проверьте контакт проводов или клемм в разъемах цепи блока управления панели приборов и блока климат-контроля.■
    1. В меню BODY ELECTRICAL (электроприборы кузова) выберите UNIT INFORMATION (информация об устройствах).
    1. В меню UNIT INFORMATION (информация об устройстве) выберите CONNECTED UNIT (подсоединенное устройство).
    Определен ли блок MICU?
    ДА -
    Замените блок климат-контроля заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок климат-контроля .■
    НЕТ -
    Перейдите к Этап 7 .
    1. Отсоедините разъем Q (16P) блока предохранителей/реле, расположенного под панелью приборов.
    1. Отсоедините 32P разъем модуля управления приборами.

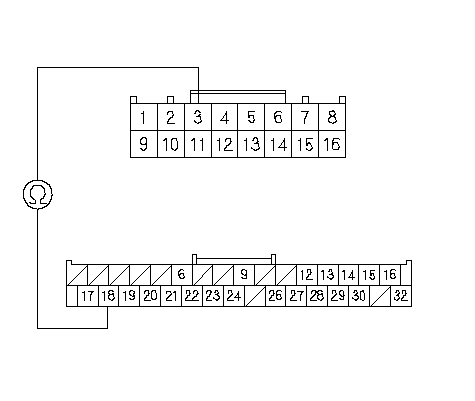

    1. Проверьте неразрывность цепи между клеммой № 3 разъема Q (16Р) блока предохранителей/ реле под панелью приборов и клеммой № 18 32Р разъема блока управления приборами.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв между мультиплексным интегрированным блоком управления (MICU) и блоком управления панели приборов.■
