    • Поиск неисправностей по кодам DTC: B2968 (К и AUTO)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    Код неисправности DTC B2968 или индикатор кода неисправности К и AUTO:
    Короткое замыкание в цепи датчика влажности воздуха
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте, появились ли на экране коды DTC.
    Выводятся ли коды DTC B2968 или К и AUTO?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 36Р разъем блока климат-контроля.
    1. Отсоедините разъем (4Р) датчика температуры/влажности воздуха в салоне автомобиля.

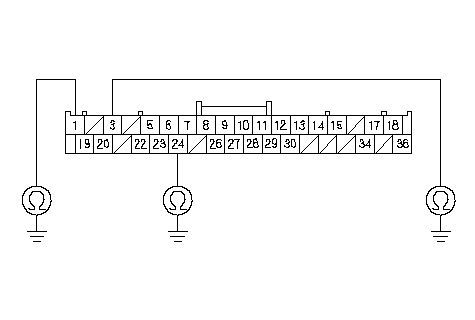

    1. Проверьте, есть ли соединение между "массой" кузова и клеммами № 1, № 3 и № 24 36Р разъема блока управления климат-контролем по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание на "массу" в проводах между блоком климат-контроля и датчиком влажности.■
    НЕТ -
    Перейдите к Этап 9 .
    1. Проверьте неразрывность соединения между клеммами 36Р разъема блока климат-контроля следующим образом.
      От клеммы
      К клеммам
      1
      3, 24
      3
      24

    Есть ли неразрывность цепи между какими-либо из этих клемм?
    ДА -
    Устраните короткое замыкание в проводах.■
    НЕТ -
    Перейдите к Этап 10 .

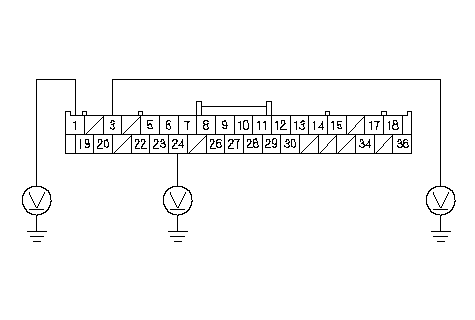

    1. Включите зажигание, повернув ключ в положение ON (II), и проверьте напряжение на "массу" кузова на этих же клеммах.
    Имеется напряжение?
    ДА -
    Устраните короткое замыкание на силовой провод между блоком климат-контроля и датчиком влажности. Такое замыкание может вывести из строя блок климат-контроля. Устраните замыкание на силовой кабель перед тем, как заменять блок климат-контроля .■
    НЕТ -
    Перейдите к Этап 11 .
    1. Подсоедините 4Р разъем датчика температуры/влажности воздуха в салоне автомобиля.
    1. Подсоедините заново 36Р разъем блока климат-контроля.
    В порядке ли датчик влажности воздуха?
    ДА -
    Замените блок климат-контроля заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок климат-контроля .■
    НЕТ -
