Проверка датчика влажности/температуры воздуха в салоне автомобиля
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
|

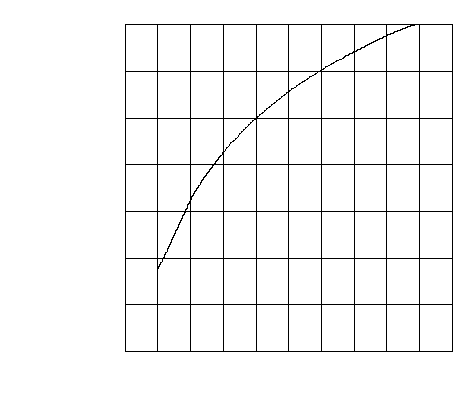

Проверка датчика влажности воздуха
-
-

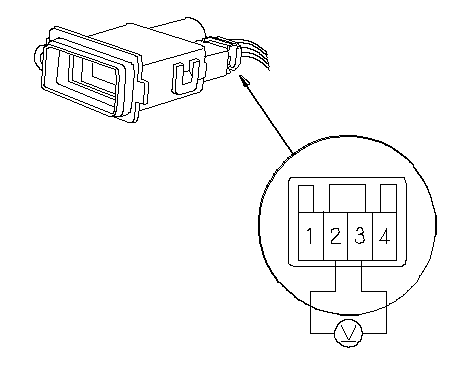

Подсоедините 4Р разъем датчика влажности/температуры воздуха в салоне автомобиля.
-
Включите зажигание, повернув ключ в положение ON (II). Измерьте напряжение между клеммой № 3, отмеченной "+", и клеммой № 2 , отмеченной (-), при соединенном разъеме.
-
|
}
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0
10
20
30
40
50
60
70
80
90
100
НАПРЯЖЕНИЕ
(В)
УРОВЕНЬ ВЛАЖНОСТИ (‰)
0
}
|
|
Проверка датчика температуры воздуха в салоне автомобиля
-
-
Подсоедините 4Р разъем датчика влажности/температуры воздуха в салоне автомобиля.
-
Проверьте датчик влажности/температуры воздуха в салоне автомобиля, держа его перед вентиляционной решеткой панели управления.
-
Измерьте сопротивление, включив систему в режим Max Cool (минимальная температура подаваемого воздуха).
-
Измерьте сопротивление, включив систему в режим Max Hot (максимальная температура подаваемого воздуха).
-

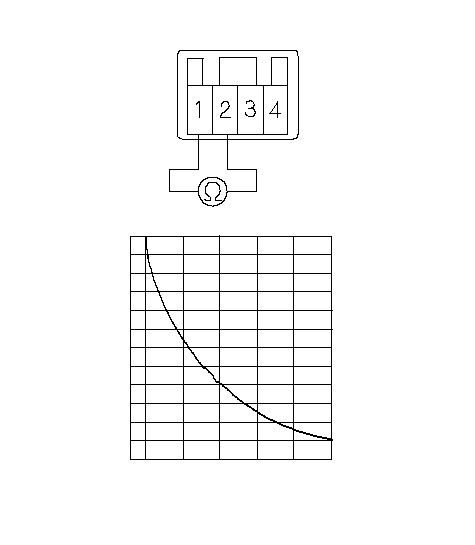

Сравните полученные значения сопротивления между клеммами № 1 и № 2 датчика влажности/температуры в салоне автомобиля с допускаемыми значениями на графике; сопротивление должно соответствовать норме.
-
|
ДАТЧИК ВЛАЖНОСТИ/ТЕМПЕРАТУРЫ В САЛОНЕ АВТОМОБИЛЯ
0
10
20
30
40
ТЕМПЕРАТУРА
СОПРОТИВЛЕНИЕ
(кΩ)
12
11
10
9
8
7
6
5
4
3
2
1
−10
°C
50
68
86
104
°F
14
32
}
|
