Поиск неисправностей по кодам DTC: B1235 (С и кондиционер)
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
|
DTC B1235 или DTC индикатор С и A/C:
Неисправность в цепи электродвигателя смесителя воздуха, тягах, заслонке или электродвигателе смесителя воздуха
-
Сотрите сообщение с кодом неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
-
Проверьте, появились ли на экране коды DTC.
|
Выводятся ли коды DTC B1235 или С и A/C?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
|
Электродвигатель управления смесителем воздуха исправен?
|
-
Отсоедините 7Р разъем электродвигателя управления смесителем.
-
Отсоедините 36Р разъем блока климат-контроля.
-
Проверьте наличие соединения между следующими клеммами 36Р разъема блока климат-контроля и 7Р разъемом электродвигателя управления смесителем воздуха.
|
36P:
|
7P:
|
|
№ 12
|
№ 2
|
|
№ 13
|
№ 1
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводах, соединяющих блок управления климат-контролем и электродвигатель управления смесителем воздуха.■
|
|
Сторона проводов клемм-выходов
36Р РАЗЪЕМ БЛОКА КЛИМАТ-КОНТРОЛЯ
7Р РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ УПРАВЛЕНИЯ СМЕСИТЕЛЯ ВОЗДУХА
Сторона проводов клемм-выходов
BLU
PUR
BLU
PUR
}
|
-

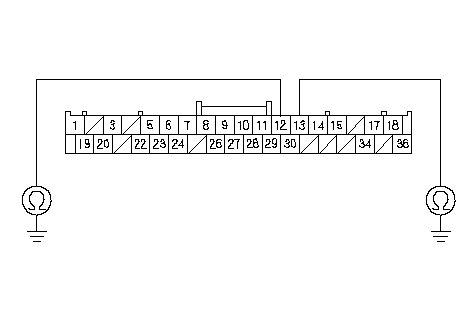

Проверьте, есть ли соединение между "массой" кузова и клеммами № 12 и № 13 36Р разъема блока управления климат-контролем по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" в проводах, соединяющих блок климат-контроля и электродвигатель управления смесителем воздуха.■
|
|
НЕТ
|
-
|
Замените блок климат-контроля заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный
блок климат-контроля
.■
|
|
Сторона проводов клемм-выходов
36Р РАЗЪЕМ БЛОКА КЛИМАТ-КОНТРОЛЯ
BLU
PUR
}
|
