Проверка электродвигателя смесителя воздуха

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3

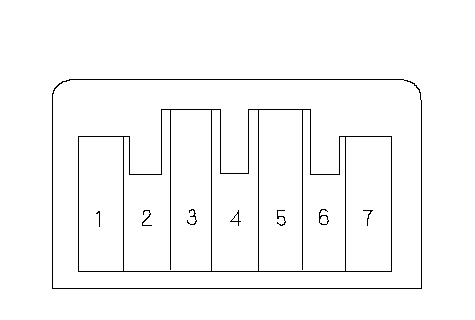

Отсоедините 7Р разъем от электродвигателя управления смесителем воздуха.

Неправильное присоединение питания и "массы" к электродвигателю управления смесителем выведет его из строя. Внимательно соблюдайте инструкции.

Подведите питание от аккумуляторной батареи к клемме № 1 электродвигателя смесителя воздуха, а "массу" - к клемме № 2. Электродвигатель должен включится и выключится в момент минимальной температуры "Max Cool". Если этого не произошло, поменяйте провода местами. Электродвигатель смесителя воздуха должен включится и выключится в момент максимальной температуры "Max Hot". Если электродвигатель управления смесителем воздуха не работает, немедленно отсоедините питание.

Если электродвигатель не работает, Этап 2 снимите его и проверьте, свободно ли перемещаются тяги и заслонка смесителя воздуха.
- Если тяги и заслонка перемещаются свободно, замените электродвигатель управления смесителем воздуха.
- Если тяги или заслонка перемещаются с трудом, произведите необходимый ремонт.
- Если электродвигатель работает нормально, перейдите к Этап 4

Измерьте сопротивление между клеммами № 5 и № 7. Оно должно быть от 4,2 до7,8 КΩ.

Соедините 7P разъем электродвигателя управления смесителем воздуха и включите зажигание, повернув ключ в положение ON (II).

Если замеренное сопротивление или напряжение не соответствуют указанным значениям, замените электродвигатель управления смесителем воздуха.
