    • Поиск неисправностей по кодам DTC: B1234 (B и кондиционер)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    DTC B1234 или DTC индикатор В и A/C:
     Короткое замыкание в цепи электродвигателя управления смесителем воздуха
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте, появились ли на экране коды DTC.
    Выводятся ли коды DTC B1234 или В и A/C?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Электродвигатель управления смесителем воздуха исправен?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    1. Отсоедините 7Р разъем электродвигателя управления смесителем.
    1. Отсоедините 36Р разъем блока климат-контроля.

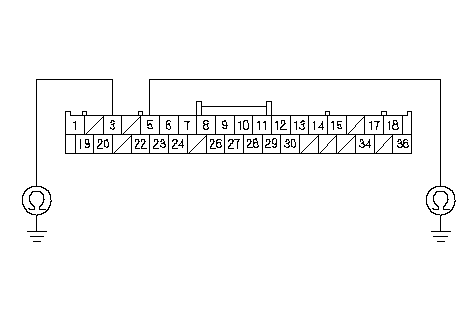

    1. Проверьте неразрывность соединения с "массой" клемм № 3 и № 5 разъема 36Р блока климат-контроля по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в проводах, соединяющих блок климат-контроля и электродвигатель управления смесителем воздуха.■
    НЕТ -
    Перейдите к Этап 10 .

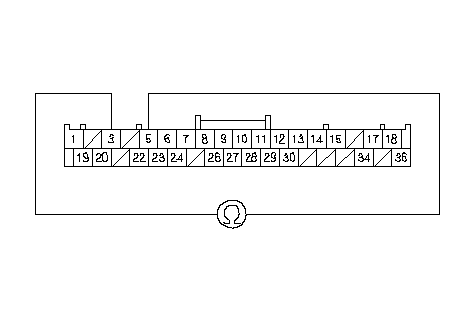

    1. Проверьте неразрывность соединения между клеммами № 3 и № 5 36Р разъема блока климат-контроля.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводах.■
    НЕТ -
    Перейдите к Этап 11 .

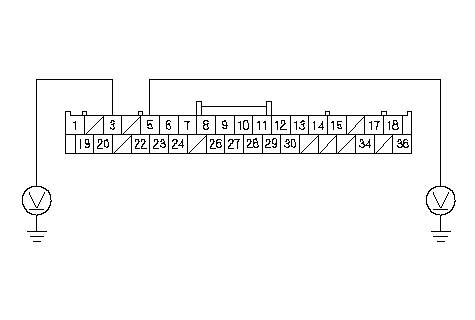

    1. Включите зажигание, повернув ключ в положение ON (II), и проверьте напряжение на "массу" кузова на этих же клеммах.
    Имеется напряжение?
    ДА -
    Устраните замыкание на силовой провод в проводах, соединяющих блок климат-контроля и электродвигатель управления смесителем воздуха.■ Такое замыкание может вывести из строя блок климат-контроля. Устраните замыкание на силовой кабель перед тем, как заменять блок климат-контроля.■
    НЕТ -
    Замените блок климат-контроля заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок климат-контроля .■
