    • Поиск неисправностей по кодам DTC: B1233 (А и кондиционер)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    Код неисправности DTC B1233 или DTC индикатор А и A/C:
    Разрыв в цепи электродвигателя управления смесителем воздуха
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте, появились ли на экране коды DTC.
    Выводятся ли коды DTC B1233 или A и A/C?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Периодически возникающая неисправность. Проверьте контакт проводов или клемм в разъемах цепи электродвигателя управления смесителем воздуха.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Электродвигатель управления смесителем воздуха исправен?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    1. Отсоедините 7Р разъем электродвигателя управления смесителем.
    1. Отсоедините 36Р разъем блока климат-контроля.

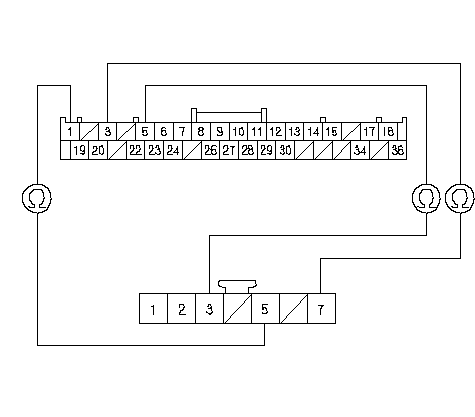

    1. Проверьте наличие соединения между следующими клеммами 36Р разъема блока климат-контроля и 7Р разъемом электродвигателя управления смесителем воздуха.
      36P:
      7P:
      № 1
      № 5
      № 3
      № 7
      № 5
      № 3

    Непрерывно ли соединение?
    ДА -
    Проверьте, не ослабли ли соединения проводов и контакты в 36Р разъеме блока управления климат-контролем и в 7Р разъеме электродвигателя управления смесителем воздуха. Если все соединения исправны, замените узел климат-контроля заведомо исправным и проведите повторную проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок климат-контроля .■
    НЕТ -
    Устраните разрыв в проводах, соединяющих блок управления климат-контролем и электродвигатель управления смесителем воздуха.■
