    • Поиск неисправностей по кодам DTC: B1232 (Н и AUTO)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    Код DTC B1232 или DTC индикатор H и AUTO:
     Короткое замыкание в цепи датчика температуры испарителя
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте, появились ли на экране коды DTC.
    Показываются ли коды неисправностей DTC B1232 или H и AUTO?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Датчик температуры испарителя исправен?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Замените датчик температуры испарителя .■
    1. Отсоедините 36Р разъем блока климат-контроля.
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
      ПРИМЕЧАНИЕ: Этот шаг необходим для предотвращения повреждений модуля управления двигателем (ECM)/силовым агрегатом (PCM).
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.

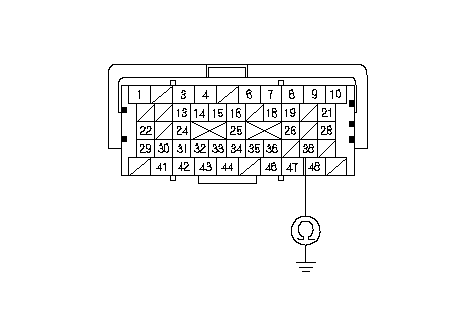

    1. Проверьте неразрывность цепи между клеммой № 38 разъема A (49P) блока ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание на "массу" в проводе между блоком ECM/PCM и блоком климат-контроля.■
    НЕТ -
    Замените блок климат-контроля заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок климат-контроля .■
