Поиск неисправностей по кодам DTC: B1231 (G и AUTO)
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
|
Код неисправности DTC B1231 или индикатор кода неисправности G и AUTO:
Разрыв в цепи датчика температуры испарителя
-
Сотрите сообщение с кодом неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
-
Проверьте, появились ли на экране коды DTC.
|
Указывается ли DTC B1231 или G и AUTO?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность. Проверьте контакт проводов или клемм в разъемах цепи датчика температуры испарителя.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
|
Датчик температуры испарителя исправен?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените
датчик температуры испарителя
.■
|
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
ПРИМЕЧАНИЕ: Этот шаг необходим для предотвращения повреждений модуля управления двигателем (ECM)/силовым агрегатом (PCM).
-
Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.
-

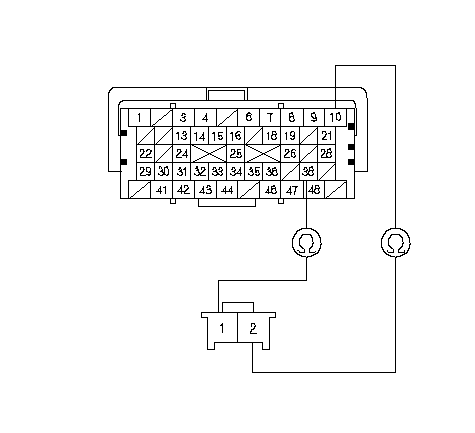

Проверьте непрерывность цепи между следующими клеммами разъема A (49P) блока ECM/PCM и 2Р разъемом датчика температуры испарителя.
|
49P:
|
2P:
|
|
№ 10
|
№ 2
|
|
№ 38
|
№ 1
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе(-ах) между блоком ECM/PCM и датчиком температуры испарителя.■
|
|
(49Р) РАЗЪЕМ А ЕСМ/РСМ
Сторона разъема клемм-выходов
2-КОНТАКТНЫЙ (2Р) РАЗЪЕМ ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
Сторона проводов клемм-выходов
ORN
YEL
ORN
YEL
}
|
-

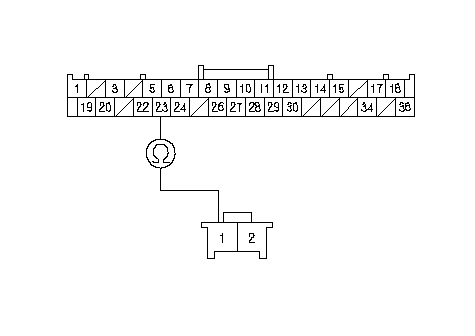

Проверьте неразрывность соединения между клеммой № 23 32Р разъёма блока климат-контроля и клеммой № 1 2Р разъёма датчика температуры испарителя.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между блоком климат-контроля и датчиком температуры испарителя.■
|
-
Заново подсоедините 49P разъем А блока ЕСМ/РСМ.
-
Подсоедините заново 36Р разъем блока климат-контроля.
-
Включите зажигание, повернув ключ в положение ON (II).
|
Сторона проводов клемм-выходов
2-КОНТАКТНЫЙ (2Р) РАЗЪЕМ ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
Сторона проводов клемм-выходов
36Р РАЗЪЕМ БЛОКА КЛИМАТ-КОНТРОЛЯ
ORN
ORN
}
|
-

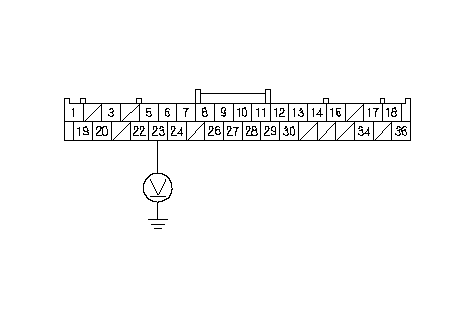

Измерьте напряжение между клеммой № 23 разъема 36Р блока климат-контроля и "массой" кузова.
|
Напряжение равно примерно 4,30−5,25 В?
|
|
ДА
|
-
|
Проверьте надежность контактов и крепления клемм разъема А (49Р) блока ECM/PCM. Если соединения исправны, замените блок ECM/PCM заведомо исправным, проведите повторную проверку блока климат-контроля.■
|
|
НЕТ
|
-
|
Замените блок климат-контроля заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный
блок климат-контроля
.■
|
|
Сторона проводов клемм-выходов
36Р РАЗЪЕМ БЛОКА КЛИМАТ-КОНТРОЛЯ
ORN
}
|
