    • Коды поиска неисправностей (DTC): B1225 (A и AUTO)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG3
    Код неисправности DTC B1225 или индикатор кода неисправности А и AUTO:
     Разрыв в цепи датчика температуры в салоне автомобиля
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте, появились ли на экране коды DTC.
    Выявлены ли коды неисправностей DTC B1225 или А и AUTO?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Периодически возникающая неисправность. Проверьте контакт проводов или клемм в разъемах цепи датчика температуры в салоне.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    Датчик температуры в салоне исправен?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Замените датчик влажности/температуры воздуха в салоне автомобиля .■
    1. Отсоедините 36Р разъем блока климат-контроля.

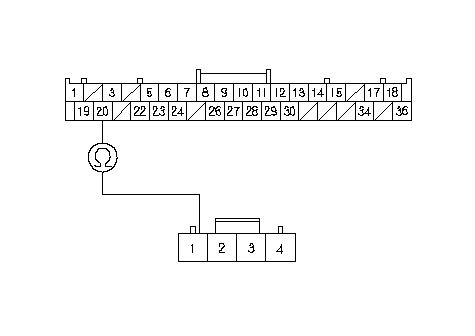

    1. Проверьте неразрывность соединения между клеммой № 20 36Р разъема блока климат-контроля и клеммой № 1 4Р разъема датчика влажности/температуры в салоне.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между блоком климат-контроля и датчиком температуры в салоне.■

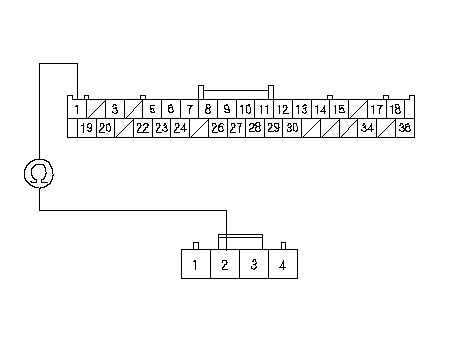

    1. Проверьте неразрывность соединения между клеммой № 1 36Р разъема блока климат-контроля и клеммой № 2 4Р разъема датчика влажности/температуры в салоне.
    Непрерывно ли соединение?
    ДА -
    Проверьте надежность контактов или соединения проводов в 36Р разъеме блока климат-контроля и в 4Р разъеме датчика влажности/температуры в салоне. Если все соединения исправны, замените блок климат-контроля заведомо исправным и проведите повторную проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок климат-контроля .■
    НЕТ -
    Устраните разрыв в проводе между блоком климат-контроля и датчиком температуры в салоне.■
