Код неисправности DTC B1205 или сигнализатор В DTC:
Отсутствует связь блока климат-контроля с блоком управления датчиками (сигналы от датчиков VSP/NE)
DTC сигнализатор С или DTC B1206:
Отсутствует связь блока климат-контроля с модулем управления приборами (сигналы ECT)
DTC сигнализатор D или DTC B1207:
Отсутствует связь блока климат-контроля с модулем управления приборами (сообщение ILLUMI)
-
Сотрите сообщение с кодом неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
-
Проверьте, появились ли на экране коды неисправности (DTC).
|
Выводятся ли коды неисправности DTC B1205 или B, и/или B1206 или C, и/или B1207 или D?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Временная неисправность, проверьте контакт проводов или клемм в разъемах цепи блока управления панели приборов и блока климат-контроля.■
|
-
В меню BODY ELECTRICAL (электроприборы кузова) выберите UNIT INFORMATION (информация об устройствах).
-
В меню UNIT INFORMATION (информация об устройстве) выберите CONNECTED UNIT (подсоединенное устройство).
|
Обнаружен ли модуль управления панели приборов?
|
|
ДА
|
-
|
Замените блок климат-контроля заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный
блок климат-контроля
.■
|
|
НЕТ
|
-
|
|
-
Отсоедините разъем Q (16P) блока предохранителей/реле, расположенного под панелью приборов.
-
Отсоедините 32P разъем модуля управления приборами.
-

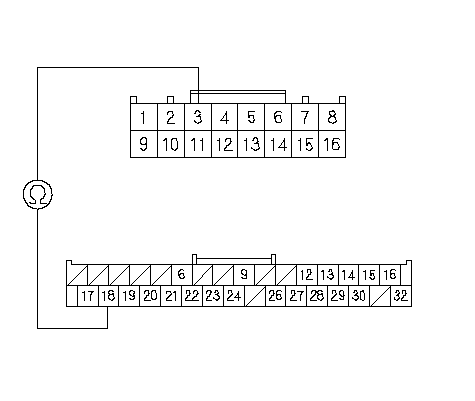

Проверьте неразрывность цепи между клеммой № 3 разъема Q (16Р) блока предохранителей/ реле под панелью приборов и клеммой № 18 32Р разъема модуля управления приборами.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв между мультиплексным интегрированным блоком управления (MICU) и блоком управления панели приборов.■
|
|
