    • Коды поиска неисправностей (DTC): B1000

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1000:
     Ошибка в цепи связи (BUS-OFF)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1000 имеется на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность. Мультиплексная линия в данное время исправна. Проверьте провода на наличие износа или замыкания.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините соответствующие разъемы от каждого блока управления в таблице.
      Блок
      Разъем
      Модуль управления приборами
      32P разъем
      Блок климат-контроля
      36P разъем
      Датчик дождя/автоматического включения света
      5Р РАЗЪЕМ
      Блок управления регулировкой направления фар
      16P разъем
      Блок управления HandsFree
      28P разъем
      Блок иммобилайзера-дистанционного управления
      7Р разъем

    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1000 имеется на экране?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Перейдите к Этап 17 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем Q (16P) блока предохранителей/реле, расположенного под панелью управления.

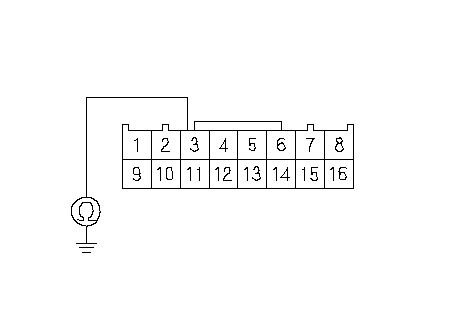

    1. Проверьте неразрывность цепи между клеммой № 3 разъема Q (16Р) блока предохранителей/реле под панелью приборов и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в цепи между разъемом блока предохранителей/реле под панелью приборов и неисправным блоком управления.■
    НЕТ -
    Перейдите к Этап 15 .
    1. Включите зажигание, повернув ключ в положение ON (II).

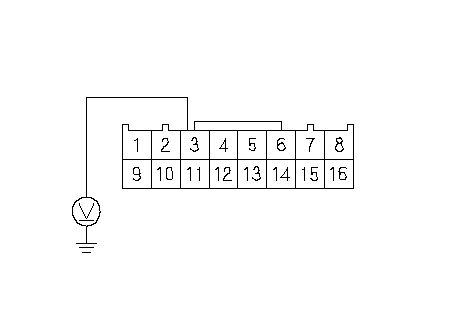

    1. Измерьте напряжение между клеммой № 3 разъема Q (16Р) блока предохранителей/реле под панелью приборов и "массой" кузова.
    Напряжение есть?
    ДА -
    Устраните замыкание на силовой провод в цепи между разъемом блока предохранителей/реле под панелью приборов и неисправным блоком управления.■
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините 32Р разъем модуля управления приборной панелью.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1000 имеется на экране?
    ДА -
    НЕТ -
    Перейдите к Этап 24 .
    1. Подсоедините заново 36Р разъем блока климат-контроля. Если автомобиль не оснащен климат-контролем, пропустите этот этап и перейдите к Этап 30 .
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1000 имеется на экране?
    ДА -
    НЕТ -
    Перейдите к Этап 30 .
    1. Подсоедините 5P разъем датчика дождя/автоматического управления приборами освещения. Если автомобиль не оснащен датчиком дождя/автоматического управления приборами освещения, пропустите этот этап и перейдите к Этап 36 .
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1000 имеется на экране?
    ДА -
    НЕТ -
    Перейдите к Этап 36 .
    1. Подсоедините 16Р разъем блока управления регулировкой направления фар. Если автомобиль не оснащен системой регулировки направления фар, пропустите этот этап и перейдите к Этап 42 .
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1000 имеется на экране?
    ДА -
    Замените блок управления регулировкой направления фар. ■
    НЕТ -
    Если автомобиль оснащен системой hands free, перейдите к Этап 42 . Если не оснащен, замените блок дистанционного управления-иммобилайзера. ■
    1. Подсоедините 28P разъем блока управления Hands Free.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1000 имеется на экране?
    ДА -
    НЕТ -
